7.2.5 冷、熱源機組能效提升
時間：2025-03-01 13:48:43 作者：GBWindows 來源：原創文章 閱讀：988內容摘要：7資源節約7.2評分項II節能與能源利用7.2.5 供暖空調系統的冷、熱源機組能效均優于現行強制性工程建設規范《建筑節能與可再生能源利用通用規范》GB55015的規定以及國家現行有關標準能效限定值的要求，評價總分值為10分，按表7.2.5的規則評分?！緱l文說明擴展】《公共建筑節能......
7資源節約
7.2評分項 II節能與能源利用
7.2.5 供暖空調系統的冷、熱源機組能效均優于現行強制性工程建設規范《建筑節能與可再生能源利用通用規范》GB55015的規定以及國家現行有關標準能效限定值的要求，評價總分值為10分，按表7.2.5的規則評分。
【條文說明擴展】
《公共建筑節能設計標準》GB 50189-2015規定：
4.2.5在名義工況和規定條件下，鍋爐的熱效率不應低于表4.2.5的數值。
4.2.10采用電機驅動的蒸氣壓縮循環冷水(熱泵)機組時，其在名義制冷工況和規定條件下，其的性能系數(COP)應符合下列規定：
1 水冷定頻機組及風冷或蒸發冷卻機組的性能系數(COP)不應低于表4.2.10 的數值；
2 水冷變頻離心式機組的性能系數(COP)不應低于表4.2.10中數值的0.93 倍；
3 水冷變頻螺桿式機組的性能系數(COP)不應低于表4.2.10中數值的0.95 倍。
表4.2.10冷水(熱泵)機組的制冷性能系數(COP)
類型
名義制冷量 CC (kW)
性能系數COP(W/W)
嚴寒 A、B區
嚴寒
C區
溫和 地區
寒冷
地區
夏熱冬 冷地區
夏熱冬
暖地區
水冷
活塞式/渦旋式
CC≤528
4.10
4.10
4.10
4.10
4.20
4.40
螺桿式
CC≤528
4.60
4.70
4.70
4.70
4.80
4.90
528
5.00
5.00
5.00
5.10
5.20
5.30
CC> 1163
5.20
5.30
5.40
5.50
5.60
5.60
離心式
CC≤1163
5.00
5.00
5.10
5.20
5.30
5.40
1163
5.30
5.40
5.40
5.50
5.60
5.70
CC＞2110
5.70
5.70
5.70
5.80
5.90
5.90
風冷或 蒸發冷卻
活塞式/渦旋式
CC≤50
2.60
2.60
2.60
2.60
2.70
2.80
CC＞50
2.80
2.80
2.80
2.80
2.90
2.90
螺桿式
CC≤50
2.70
2.70
2.70
2.80
2.90
2.90
CC＞50
2.90
2.90
2.90
3.00
3.00
3.00
4.2.14采用名義制冷量大于7.1kW、電機驅動的單元式空氣調節機、風管送風式和屋頂式空氣調節機組時，其在名義制冷工況和規定條件下的，其能效比（EER） 不應低于表4.2.14的數值。
表4.2.14單元式空氣調節機、風管送風式和屋頂式空氣調節機組能效比（EER）
類型
名義制冷量 CC （kW）
能效比EER (W/W)
嚴寒 A、B區
嚴寒
C區
溫和 地區
寒冷 地區
夏熱冬 冷地區
夏熱冬 暖地區
風冷
不接風管
7.1
2.70
2.70
2.70
2.75
2.80
2.85
CC＞14.0
2.65
2.65
2.65
2.70
2.75
2.75
接風管
7.1
2.50
2.50
2.50
2.55
2.60
2.60
CC＞14.0
2.45
2.45
2.45
2.50
2.55
2.55
水冷
不接風管
7.1
3.40
3.45
3.45
3.50
3.55
3.55
CC＞14.0
3.25
3.3()
3.30
3.35
3.40
3.45
接風管
7.1
3.10
3.10
3.15
3.20
3.25
3.25
CC＞14.0
3.00
3.00
3.05
3.10
3.15
3.20
4.2.17采用多聯式空調（熱泵）機組時，其在名義制冷工況和規定條件下，其制冷綜合性能系數IPLV （C）不應低于表4.2.17的數值。
表4.2.17多聯式空調（熱泵）機組制冷綜合性能系數IPLV （C）
名義制冷量CC （kW）
制冷綜合性能系數IPLV （C）
嚴寒A、B 區
嚴寒C 區
溫和地 區
寒冷地 區
夏熱冬冷 地區
夏熱冬暖 地區
CC≤28
3.80
3.85
3.85
3.90
4.00
4.00
28
3.75
3.80
3.80
3.85
3.95
3.95
CC>84
3.65
3.70
3.70
3.75
3.80
3.80
4.2.19直燃型漠化鋰吸收式冷（溫）水機組，在名義工況和規定條件下，的其性能參數應符合表4.2.19的規定。
表4.2.19直燃型漠化鋰吸收式冷（溫）水機組的性能參數
名義工況
性能參數
冷（溫）水進/出口溫度（°C）
冷卻水進/出口溫度（°C）
性能系數（W/W）
制冷
供熱
12/7 （供冷）
30/35
≥1.20
——
—/60 （供熱）
——
——
≥0.90
為了方便比較，附錄B列出了空調系統的不同類型冷源機組能效指標更優的要求。與冷水或空調機組的能效指標提高幅度為百分數不同的是，鍋爐能效指標 提高幅度為百分點。舉例而言，前者情況下，當機組COP值達到標準規定值的 1.06倍時，視為滿足要求;后者情況下，當標準規定值為80%的燃煤鍋爐熱效率， 進一步達到83%，視為滿足要求。
對于現行國家標準《公共建筑節能設計標準》GB 50189中暫未規定的其他類 型冷熱源，則按現行有關國家標準的能效等級1級來要求。沒有能效標準規定的，則不參與評價。
釆用分散式房間空調器時，選用符合國家標準《房間空氣調節器能效限定值 及能源效率等級》GB 12021.3-2010表2規定的1級產品。
表2 空調器能效等級指標
類型
額定制冷量(CC)/W
能效等級
1
2
3
整體式
3.30
3.10
2.90
分體式
CC≤4500
3.60
3.40
3.20
4500
3.50
3.30
3.10
7100
3.40
3.20
3.00
釆用轉速可控型房間空氣調節器時，選用符合《轉速可控型房間空氣調節器能效限定值及能源效率等級》GB 21455-2013中表2規定的1級。
表2 能源效率等級對應的制冷季節能源消耗效率(SEER)指標
類型
額定制冷量(CC) /W
能源效率等級(SEER)
5
4
3
2
1
分體式
CC≤4500
3.00
3.40
3.90
4.50
5.20
4500
2.90
3.20
3.60
4.10
4.70
7100
2.80
3.00
3.30
3.70
4.20

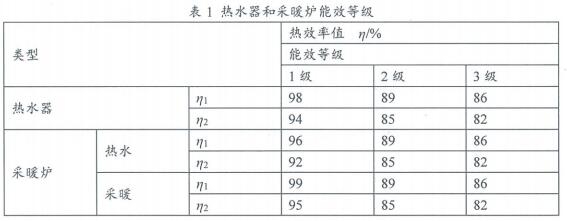

采用家用燃氣熱水爐，選用符合國家標準《家用燃氣快速熱水器和燃氣采暖熱水爐能效限定值及能效等級》GB 20665-2015中表1中的1級。
表1中的η為熱水器或采暖爐額定熱負荷和部分熱負荷(熱水狀態為50%的額定熱負荷，釆暖狀態為30%的額定熱負荷）下兩個熱效率值中的較大值，η2 為較小值。當η1與η2在同一等級界限范圍內時判定該產品為相應的能效等級； 如η1與η2不在同一等級界限范圍內，則判定為較低的能效等級。
釆用蒸汽型漠化鋰吸收式冷水機組，選用《漠化鋰吸收式冷水機組能效限定值及能效等級》GB 29540-2013中的表1中的1級。
表1 蒸汽型機組能效等級
能效等級
1級
2級
3級
單位冷量蒸汽耗量
/[kg/（kw.h)]
飽和蒸汽0.4Mpa
1.12
1.19
1.40
飽和蒸汽0.6Mpa
1.05
1.11
1.31
飽和蒸汽0.8Mpa
1.02
1.09
1.28
【具體評價方式】
本條適用于各類民用建筑的預評價、評價。對于城市市政熱源，不對其熱源機組能效進行評價。
預評價查閱暖通空調專業的設計說明、設備表等設計文件，重點審核冷、熱源機組能效指標。
評價查閱預評價方式涉及的竣工文件，還查閱冷熱源機組產品說明書、產品型式檢驗報告等，重點審核冷、熱源機組能效指標。
【條文解讀】
該條文在14版5.2.4條、11.2.2條基礎上發展而來
具體變化：將原來創新項的要求合并到評分項中
技術要點：

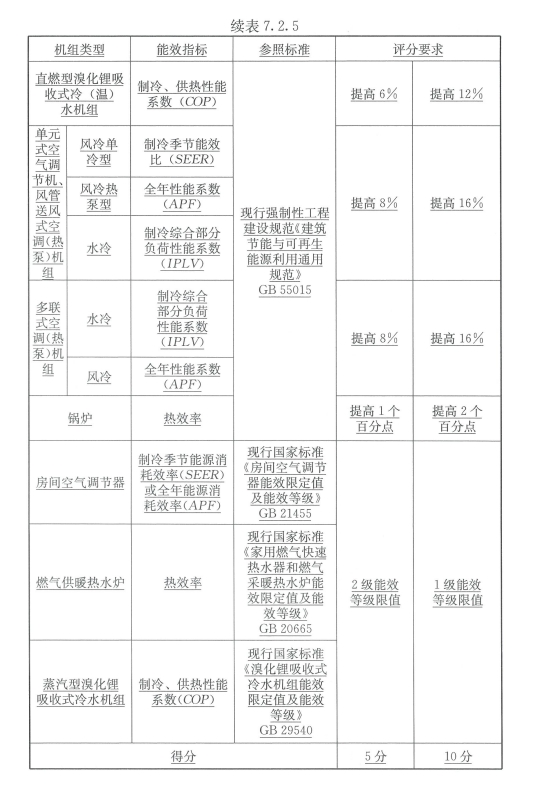

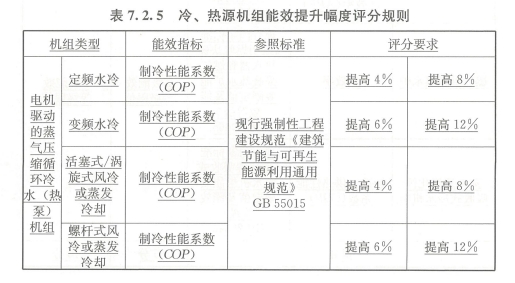

表7.2.5 冷、熱源機組能效提升幅度評分規則
條文評價：
特別說明：對于城市市政熱源，不對其熱源機組能效進行評價。
建議提交材料及技術要求：
專業分類
材料名稱
技術要求
評價階段
建筑類型
暖通設計
暖通設計說明
預評價/評價
居建/公建
暖通設備表
預評價/評價
居建/公建
相關技術及產品：水冷空調機組 風冷空調機組 空氣源熱泵空調 水源/地源熱泵空調 水環熱泵空調 全空氣空調系統 多聯機空調（VRV） 分體空調 單元式、風管送風式、屋頂式空調機組 直燃型/蒸汽型溴化鋰吸收式冷水機組地暖系統毛細管網輻射供暖系統高大空間輻射制冷系統
【相關標準】
【得分策略】
一二星建議使用多聯機。建議：一二星達到5分、三星10分。
