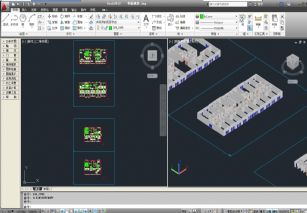

一、軟件概述                                                      軟件界面

Bech是國內首款基于圖形模型的建筑冷熱設計負荷計算與全年逐時負荷模擬的專業軟件。軟件構建在AutoCAD平臺之上，可以直接利用建筑方案或施工圖電子圖檔，自動提取圍護結構數，從而使負荷計算變得簡單易行，同時軟件與主流節能軟件Becs無縫結合，共享數據模型，從而使工作成果利用最大化。

二、開發背景

以往空調設計中，負荷計算往往采用單位面積負荷指標估算的方法進行。由于計算方式偏于保守，計算結果偏大，致使主機、系統選型偏大，不僅增加了初投資，而且使得系統設備長期運行在部分負荷的低效率狀態，大大增加的運行成本增加，不符合國家的節能政策。因此《民用建筑供暖通風與空氣調節設計規范（GB50376）》和《公共建筑節能設計標準（GB50189）》都強條規定施工圖設計階段必須進行熱負荷和逐項逐時的冷負荷計算。

暖通負荷的計算需要大量的基礎數據，常見的暖通負荷計算軟件采用表格對話框等輸入方法，工作繁瑣低效并容易造成疲勞性的輸入錯誤。Bech則采用圖形輸入的思想，自動提取AutoCAD工作圖中的圍護結構t據，建立建筑的熱工計算模型，實現可視化計算。

三、應用范圍

       適用于建筑設計院和工業設計院的暖通專業等相關單位作為設計與計算工具。

四、軟/特點

■ 支持《民用建筑供暖通風與空氣調節設計規范》（GB50376-2012）。

■ 共享節能設計軟件Becs的工作模型，保持熱工計算的一致性。

■ 基于圖形建模并可利用主流建筑設計成果，避免鍵入海量數據。

■ 可考慮熱橋的影響，負荷計算更加準確。

■ 支持曲面圍護結構，避免人工繁復拆分的巨大痛苦。

■ 提供GBXML接口，熱工模型導出形成XML文件，實現模型的無限共享。

五、軟件功能

模型處理：通過軟件提供的建模工具快速的建立熱工模型或通過2D條件圖轉換兩種途徑。

熱工設置：設置項目的地理位置，項目信息、圍護結構構造、輸入單位及房間面積計算規則。

負荷計算：包括采暖熱負荷、空調熱負荷、空調冷負荷以及全年逐時負荷的計算。

結果輸出：用電子表格瀏覽負荷的詳細構成并可導出到Excel；以曲線、直方圖等方式直觀展示逐時負荷；輸出HTML格式的計算書并可用Word瀏覽和打印。

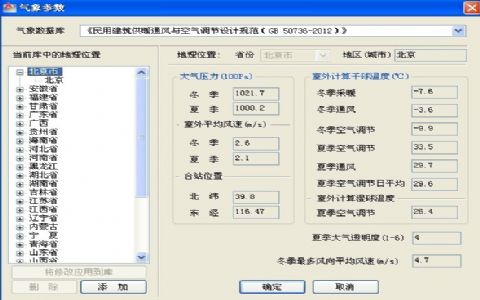

    氣象參數設置

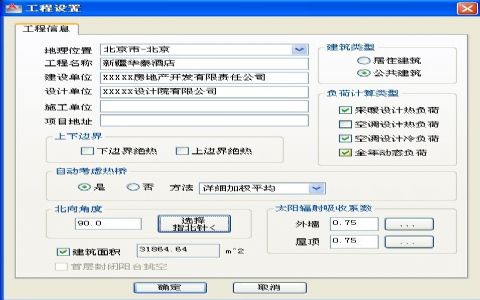

    工程設置

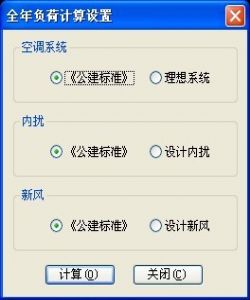

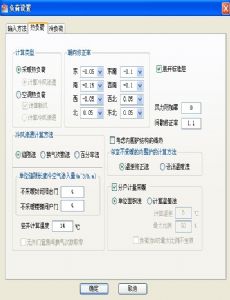

    全年負荷計算設置                  負荷設置

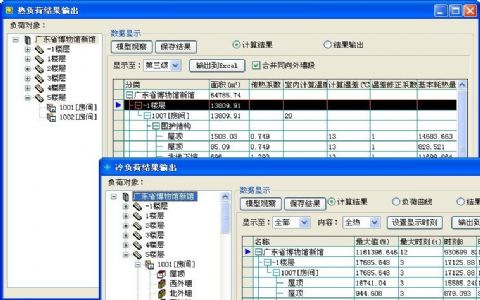

     冷熱負荷輸出設置

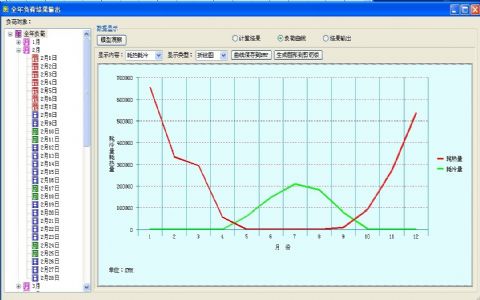

     全年負荷折線圖

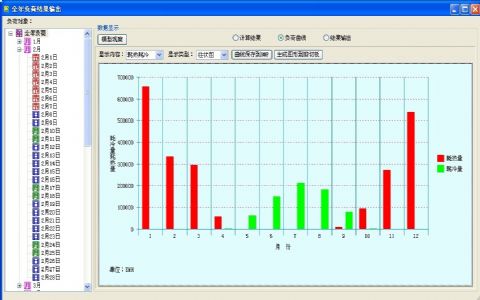

      全年負荷柱狀圖
