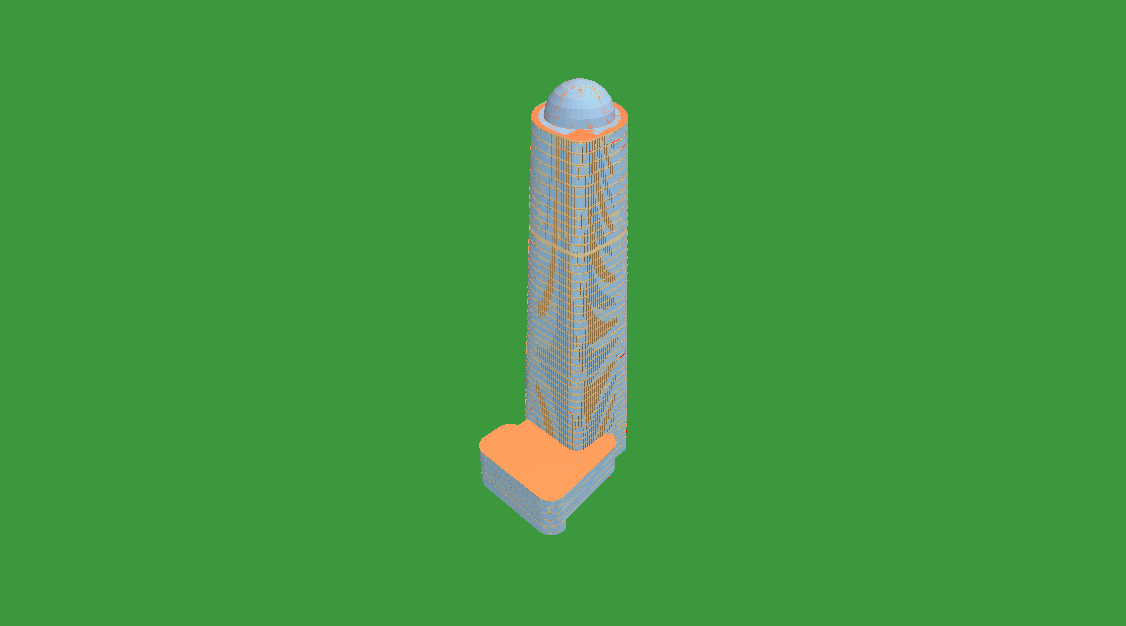

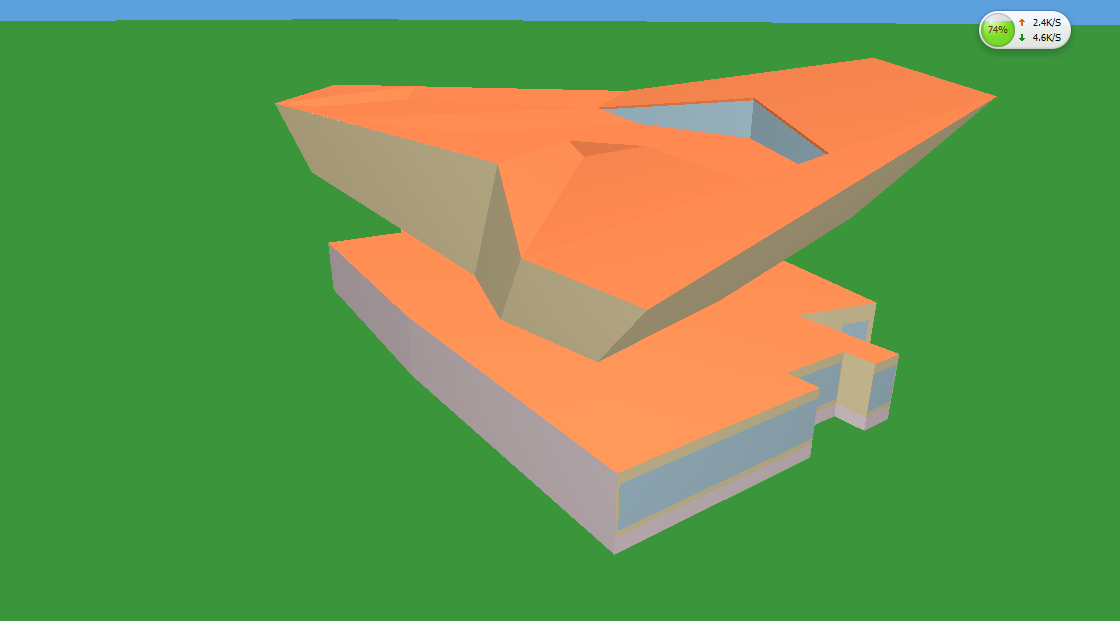

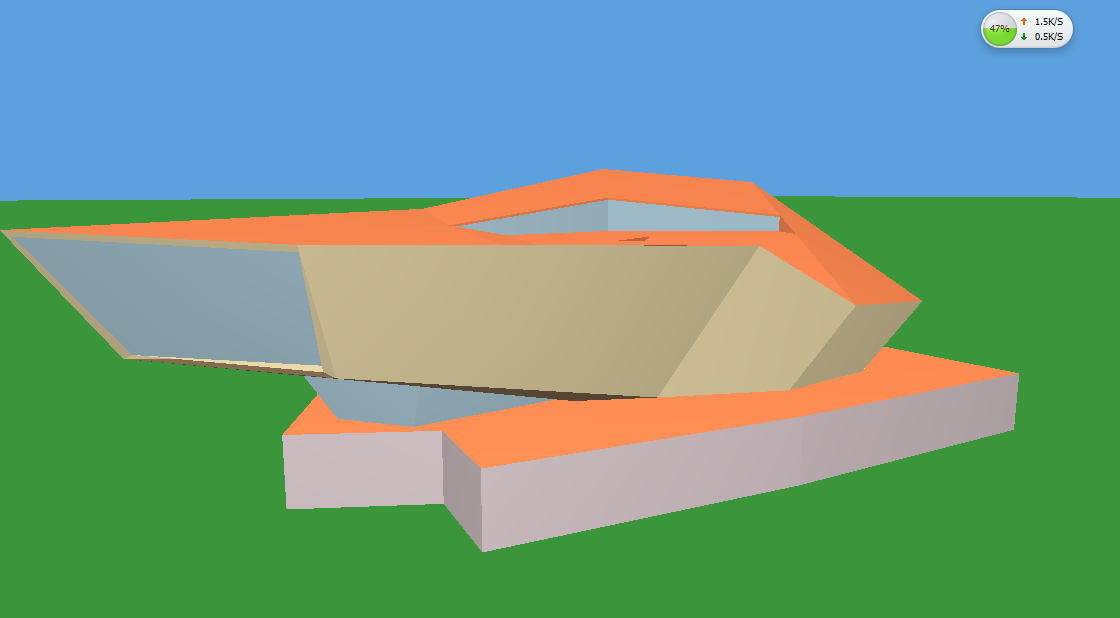

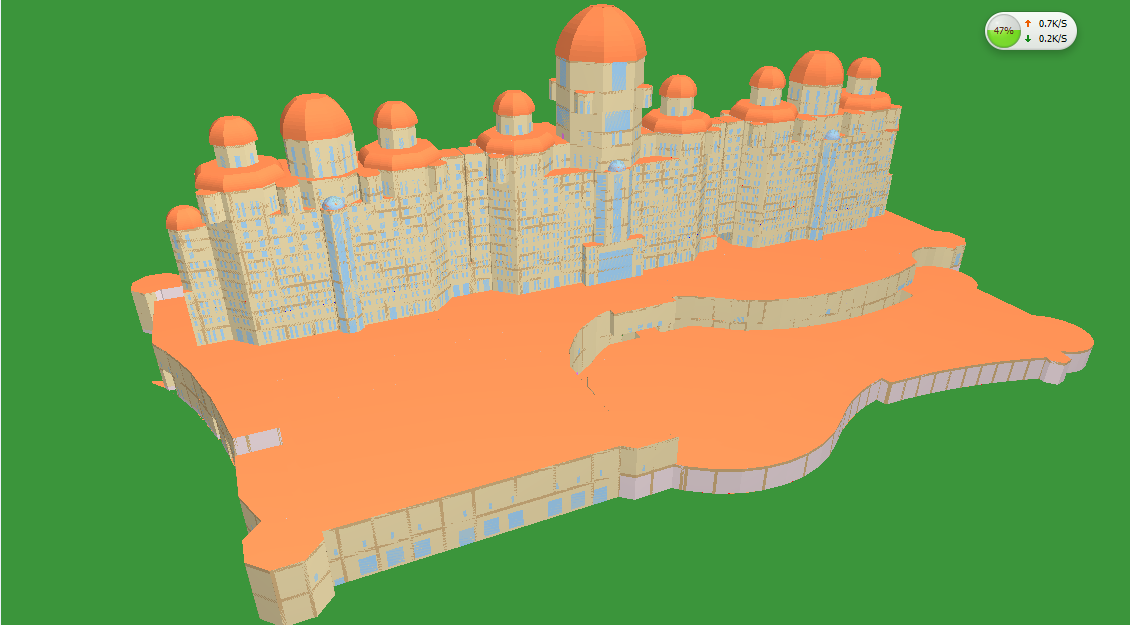

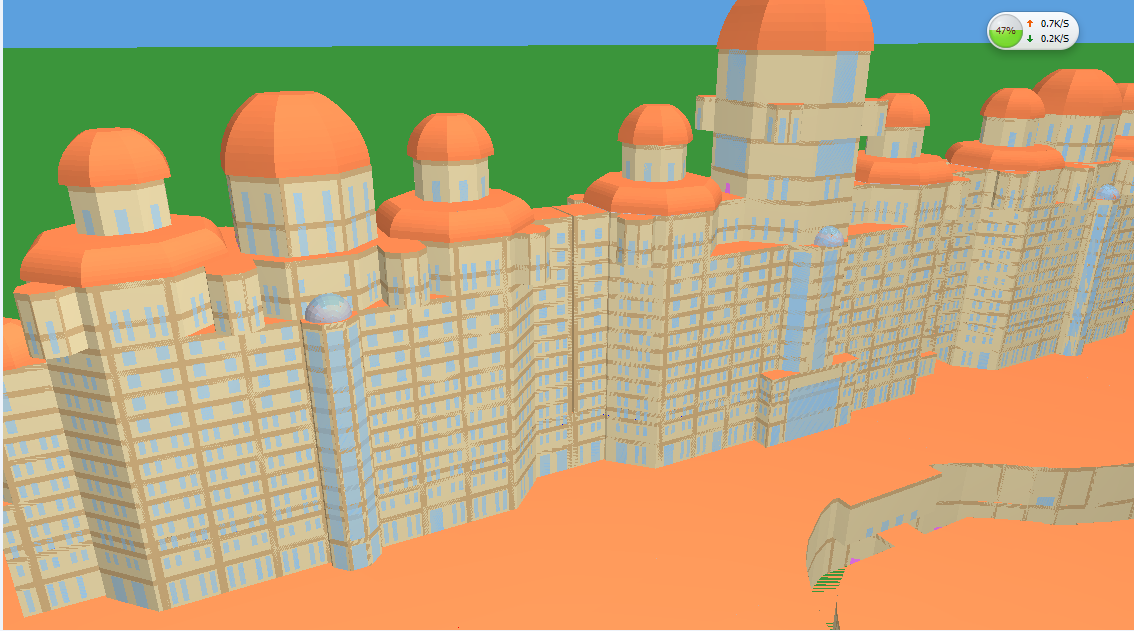

簡單來說，熱工模型是由每層平面的建筑輪廓（包括房間輪廓）以及相應的墻、窗、屋頂、樓板等維護結構圍合而成，然后每層按照對齊點羅列而起，在保證維護結構三維信息準確的前提下，準確的熱工模型就有了。當然提到熱工>型 它肯定還包括維護結構的構造做法，房間的計算參數等，但這并不是今天的重點，所以不予展開去介紹。總的來說，我想要表達的是，熱工模型的兩個必要條件是建筑輪廓（包括房間輪廓）以及相應的維護結構。那現在我們是怎么獲取到這兩個必要條件的呢？如果我們要用的是一張天正或斯維爾的建筑設計軟件畫的的圖紙去建模，那恭喜你，此圖的墻，窗等對象就是我們需要的維護結構了，用改高度和門窗整理兩個命令批量修改下三維信息即可。接著通過搜索房間這個命令就可以根據維護結構的閉合情況自動搜索出建筑輪廓（包括房間輪廓），進而我們的熱工模型就有。OK  現在問題來了，如果我們實際工程的維護結構，用天正或斯維爾軟件表達不出來的時候，比如說我們的維護結構是曲面，這個時候該怎么辦。基本上，大部分國產節能計算軟件對此都是無能為力，很多人也只能選擇簡化建模，變成完全垂直或水平的維護結構。好，這個時再回頭看下，斯維爾的節能軟件是可以支持多面網格作為維護結構的，那這個問題是不是就可以解決了。具體實現的方式為：異形建筑的維護結構可以通過多面網格表達出來，多面網格可以有多種獲取方式，CAD中的3Dface命令可以自己去建立三維面，然后在軟件中合成為多面網格。或者已有有Rhino、SketchUp、revit等建模軟件的模型，保證三維信息準確的前提下，可以導出建筑外表面為多面網格，有了多面網格，我們可以指定哪些網格是墻，哪些是窗等相應維護結構以及所屬房間。最后我們通過軟件提供的虛墻，描出建筑輪廓以及房間輪廓，完成搜索房間的命令。此時訝裙つＰ捅匾的兩個條件我們就都具備了 進而軟件會按照多面網格的面積分類統計相應維護結構的面積以及窗墻比計算等，同時按照微積分的方式去進行多面網格圍合成的體積的計算。只要模型建立的夠準確，相關數據的計算以及提取都是非常精準的。據我所知，目前國內很多異形建筑的節能計算都是斯維爾節能軟件來完成。分享幾個我做過的案例圖片給大家看一下。
