三、應用案例

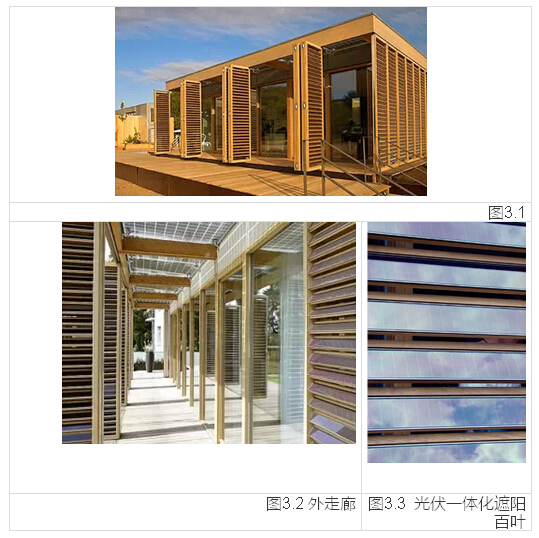

1. 實驗性項目，Darmstadt——2007年Solar Decathlon一等獎作品（圖3.1-3.3）：

結構形式：木框架結構；

被動式外圍護結構節能設計：屋面、外墻和地面均采用60mm厚真空保溫板，屋面、外墻傳熱系數0.1W/m2K，地面傳熱系數0.4W/m2K，外窗傳熱系數0.7W/m2K

主動式太陽能設計：建筑遮陽采用了可完全開啟的百葉遮陽扇，由可調節角度的非晶硅太陽能光伏電板作為遮陽百葉材料，將太陽能利用、遮陽和美觀結合在一起，光伏遮陽百葉峰值總功率為2.1kWp；屋頂設置了單晶硅太陽能光伏系統，峰值總功率為11.2kWp；所產生的電能并入公共電網；屋面上同時還設有3平方米太陽能熱水系統。

      2. 坡地別墅， Me?stetten-Tieringen（圖3.4-3.5）

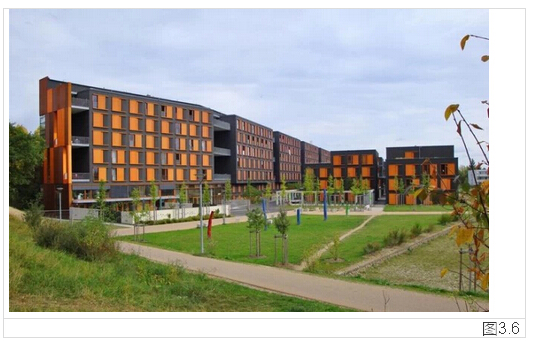

慕尼黑某學生宿舍，可供588個學生居住。

被動式節能設計：推拉式活動外遮陽，色彩亮麗的遮陽構件隨著使用者的需求產生無窮的組合變幻，在抵擋太陽輻射熱的同時，極大地豐富了建筑立面效果。

主動式太陽能設計：所有屋面均設置太陽能光伏和光熱系統。設置在屋頂的太陽能光伏電板與水平屋面成30度角，采用多晶硅光伏電池，峰值總功率為22.3kWp；屋頂還布置有130平方米的太陽能熱水系統，可滿足60%的生活熱水需求量。

4.
集合式住宅，Tübingen——獲2009年歐洲太陽能獎（圖3.7-3.8）

這是一棟滿足被動式住宅標準的集合式住宅，包括十個大小不同的公寓，建筑面積從30平方米到150平方米不等，以滿足不同家庭組成的需求=

結構形式：鋼筋混凝土框架結構，外墻采用輕型木框填充墻。

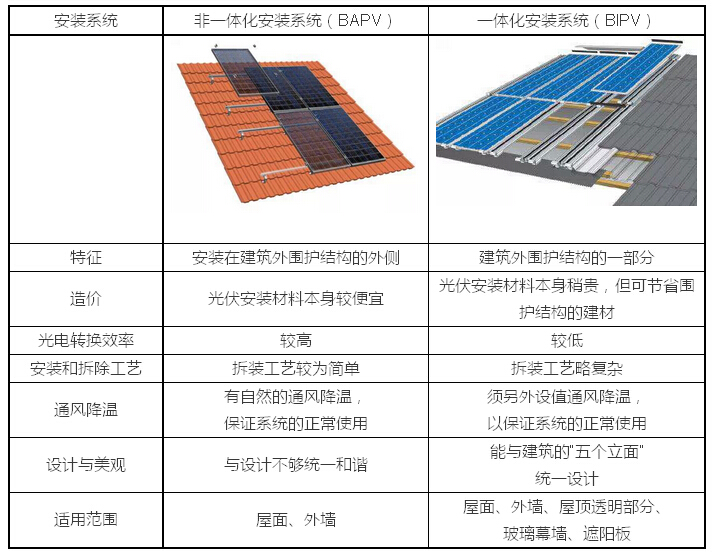

主動式太陽能設計：南向外墻裝有20組吸附式太陽能空調系統，總面積達54平方米。南向和西向設置了多晶硅光伏電板，總面積達78平方米。立面上的太陽能系統均采用一體化安裝系統。屋頂布置有87平方米的多晶硅光伏電板，與屋頂平面夾角呈30°，采用非一體化（BAPV）安裝系統。太陽能光伏發電所產生的電能并入公共電網，建筑立面、屋頂產生的電量可滿足整個住宅樓的照明和家用電器的用電需求。

5.
獨立別墅，Falkenberg（圖3.9-3.10）
