8.2.8室外風環境模擬

8.2.8評分項

8.2.8場地內風環境有利于室外行走、活動舒適和建筑的自然通風，評價總分值為10分，并按下列規則分別評分并累計：

1在冬季典型風速和風向條件下，按下列規則分別評分并累計：

1） 建筑物周圍人行區距地高1.5m處風速小于5m/s,戶外休息區、兒童娛樂區風速小于2m/s,且室外風速放大系數小于2,得3分；

2） 除迎風第一排建筑外，建筑迎風面與背風面表面風壓差不大于5Pa,得2 分。

2過渡季、夏季典型風速和風向條件下，按下列規則分別評分并累計：

1） 場地內人活動區不出現渦旋或無風區，得3分；

2） 50%以上可開啟外窗室內外表面的風壓差大于0.5Pa,得2分。

【條文說明擴展】

《民用建筑綠色性能計算標準》JGJ/T449-2018規定：

4.2.1室外風環境計算應采用計算流體力學（CFD）方法，其物理模型、邊界條件和計算域的設定應符合下列規定：

1冬夏季節的典型工況氣象參數應符合國家現行標準的有關規定，或可按本標準附錄B執行；對不同季節，當存在主導風向、風速不唯一時，宜按現行國家標準《民用建筑供暖通風與空氣調節設計規范》GB 50736或當?shù)貧庀缶謿v史數據分析確定。當計算地區沒有可查閱氣象數據時，可采用地理位置相近且氣候特征相似地區的氣候數據，并應在專項計算報告中注明。

2對象建筑（群）頂部至計算域上邊界的垂直高度應大于5H;對象建筑（群） 的外緣至水平方向的計算域邊界的距離應大于5H;與主流方向正交的計算斷面大小的阻塞率應小于3%;流入側邊界至對象建筑（群）外緣的水平距離應大于 5H,流出側邊界至對象建筑（群）外緣的水平距離應大于10H。

3進行物理建模時，對象建筑（群）周邊1H~2H范圍內應按建筑布局和形狀準確建模；建模對象應包括主要建（構）筑物和既存的連續種植高度不少于3m 的喬木（群）；建筑窗戶應以關閉狀態建模，無窗無門的建筑通道應按實際情況建模。

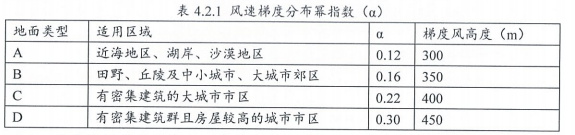

4湍流計算模型宜采用標準奴8模型或其修正模型；地面或建筑壁面宜采用壁函數法的速度邊界條件；流入邊界條件應符合高度方向上的風速梯度分布，風速梯度分布箱指數（a）應符合表421的規定。

5流出邊界條件應符合下列規定：

當計算域具備對稱性時，側邊界和上邊界可按對稱面邊界條件設定；

當計算域未能達到第2款中規定的阻塞率要求時，邊界條件可按自由流入流出或按壓力設定。

4.2.2室外風環境計算的計算域網格應符合下列規定：

1地面與人行區高度之間的網格不應少于3個；

2對象建筑附近網格尺度應滿足最小精度要求，且不應大于相同方向上建筑 尺度的1/10;

3對形狀規則的建筑宜使用結構化網格，且網格過渡比不宜大于1.3;

4計算時應進行網格獨立性驗證。

4.2.3室外風環境計算內容應包括各典型季節的風環境狀況，且應統計計算域內風速、來流風速比值及其達標情況。

室外風環境模擬計算分析專項報告的格式和主要內容應符合《民用建筑綠色性能計算標準》JGJ/T449-2018附錄A的規定。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。若只有一排建筑，本條第1款第 2項直接得分。對于半下沉室外空間，本條也需進行評價。

預評價查閱項目總平面圖、景觀綠化及含園建總平面圖等設計文件，室外風環境模擬計算分析報告，場地周邊及建筑物的實景影像資料。

評價查閱預評價方式涉及的竣工驗收文件，室外風環境模擬計算分析報告，本項目及場地周邊建筑物的實景影像資料。
