對外墻屋面保溫、被動窗采取高效的圍護結構節能保溫措施，進行氣密性控制處理及無熱橋處理，安裝高效供暖空調新風一體機系統，利用太陽能光伏可再生能源及節能技術，改造室內環境、照明，通過能耗質量監測計量，結合智能化控制整體技術措施，達到優化建筑本體的建筑朝向、采光通風、遮陽、綠色低碳、超低能耗運行的目的。

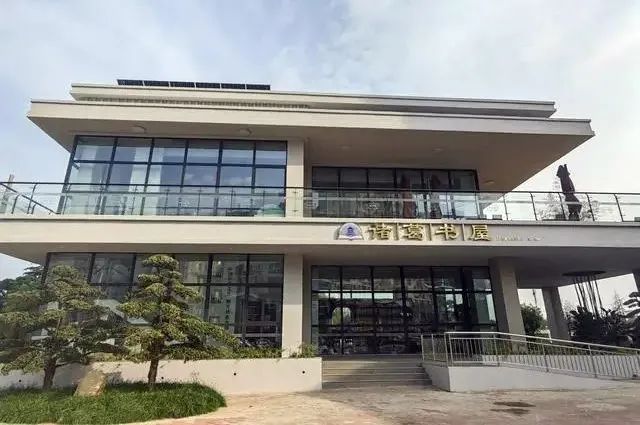

書店內景

1 建筑方案設計

  外墻外保溫材料采用300mm厚巖棉板，屋面保溫材料采用220mm厚擠塑聚苯板，地面保溫材料采用220mm厚擠塑聚苯板，外門窗及幕墻應用聚氨酯斷橋鋁合金T6+27A+T6LOWE+O.3V+T6，傳熱系數為0.66W/（m2·K）；門窗洞口、女兒墻、輕鋼雨棚連接件、雨水管固定件、排氣管出屋面等部位均進行熱橋處理；建筑整體采取超低能耗氣密性專項設計，門窗洞口、穿外墻管道、電氣接線盒等部位增強建筑氣密性保護；暖通系統采用熱泵型新風一體機；照明燈具采用高效LED照明燈具；可再生能源應用太陽能光伏發電及建筑能耗監測和室內環境監控一體的智慧能源管理系統。

2 氣密性及無熱橋設計

氣密性

  氣密性指標要求在室內外正負壓差50Pa的條件下，每小時換氣次數不超過1.0次，即n50≤1h。項目為1個氣密性單元，外墻為砌塊墻，屋面、地板采用20mm厚耐水膩子加涂料，可構成連續的氣密性。建筑氣密性單元劃分示意圖詳見下圖。

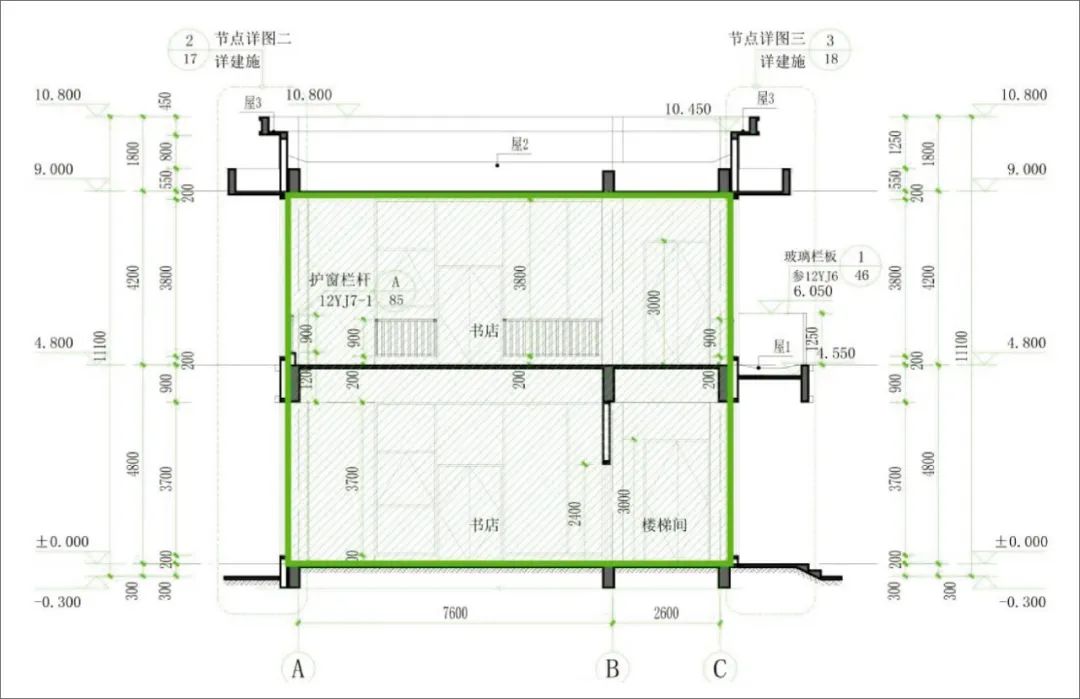

氣密性單元劃分剖面示意圖

門窗部位氣密性措施

  外門窗應采用三道耐久性良好的密封材料密封；依據現行國家標準《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T7106-2019，氣密性等級為8級。

  外門窗與結構墻之間的接縫采用耐久性良好的，由防水隔汽膜、防水透汽膜和專用粘接劑組成的門窗洞口密封系統密封，外門窗框與結構墻體之間的縫隙，為便于滿粘氣密膜，應先清理干凈，再采用耐久性良好的防水隔汽膜（室內側）和防水透汽膜（室外側）進行密封，氣密膜一側粘貼門窗框的側面，另一側與結構墻體粘貼，并松弛地（非緊繃狀態）覆蓋在結構墻體和窗框上，防水隔（透）汽膜與門窗框粘貼寬度不小于20mm，與基層墻體粘貼寬度不小于50mm，粘貼緊密，無起鼓漏氣現象，防水隔（透）汽膜的搭接寬度均不小于50mm，在粘貼防水隔（透）汽膜時要確保粘貼牢固嚴密。窗框與外墻交角處粘密封膠帶封堵后粘聚氨酯發泡劑等保溫隔熱材料，減少熱橋效應。

穿墻洞口氣密性處理措施

  穿墻管道采用套管安裝，套管之間的縫隙采用硅酮密封膠封堵，外側用蓋板遮擋。室內側采用防水隔汽膜粘貼，室外側采用防水透汽膜粘貼。隔汽膜與透汽膜在管道和墻體上的搭接長度均不小于50mm。

穿屋面氣密性處理措施

  穿屋面管道采用套管安裝，套管之間的縫隙采用硅酮密封膠封堵聚氨酯墊塊。室內側采用防水隔汽膜粘貼，室外側采用防水透汽膜粘貼。隔汽膜與透汽膜在管道和墻體上的搭接長度均不小于40mm。

接線盒、配電箱氣密性處理措施

  位于有氣密性要求的砌筑墻體上的開關、插座線盒，應在砌筑墻體時預留孔位，安裝線盒時先用石膏灰漿封堵孔位，再將線盒底座嵌入孔位內，使其密封；穿線管在墻體內預埋時，接口處應用專用密封膠帶密封，與線盒接口處同時用石膏灰漿封堵密封；穿線管內穿線完畢后，應用密封膠封堵開關、插座、配電箱等的管口。

外門窗無熱橋設計

  窗框與外墻交角處粘密封膠帶封堵后，粘聚氨酯發泡劑等保溫隔熱材料，減少熱橋效應。

穿墻洞口無熱橋設計

  對于風管穿外墻部位，開洞時預留出足夠的保溫間隙，預留孔洞直徑宜大于管徑100mm以上，相鄰預留洞之間避免距離過近，應預留防水隔汽膜（防水透汽膜）與墻面的粘貼空間。室內側粘貼防水隔汽膜進行密封處理。

穿地面和屋面無熱橋設計

   給管道穿地面和屋面部位，開洞及預留套管時預留出足夠的保溫間隙，室內側粘貼防水隔汽膜進行密封處理。首層及頂層室內排水立管（通氣立管）應設置60mm厚橡塑保溫，其他層設置30mm厚橡塑保溫。內排雨水立管應層層設置60厚橡塑保溫。

3 風系統

   一體機室內機外接金屬風管對室內送風，送風口采用ABS材質雙層百葉風口，回風口采用ABS材質帶過濾網門鉸式單層百葉風口。回風口及送風管與室內機間應用軟管連接。送風口必須采用防結露風口。

4 能源環境一體機選型

新風熱回收

  新風熱回收全熱效率70%。

CO2監測聯動

  本系統由一個高清晰觸摸屏及多個室內高精度傳感器組成，是可以監測室內的溫度、濕度、CO2、PM2.5的智能控制系統。

高效過濾

  新風過濾采用G4+F7多重過濾，凈化進入室內的空氣，過濾PM2.5高達90%以上。

5 可再生能源應用

  本項目在屋頂設置太陽能發電系統。

  在建筑與室外相連接的出入口設置門禁控制系統，由門禁一體機、開門按鈕、電磁鎖組成。在主要出入口設置單通道人行出入口擺閘，擺閘寬度根據現場實際情況調整。擺閘上設置人臉識別測溫一體機，人員能夠通過刷臉快速通過閘機，同時進行人體測溫。接待臺設置工作站，工作站與能耗監測系統、環境監測系統共用。

1 能耗監測系統

  能耗監測系統設置1臺遠傳電表、1臺遠傳水表，對建筑所用能耗進行采集，能耗管理計量軟件安裝于接待處工作站，工作站與出入口管理系統共用。

2 環境監測系統

  環境監測系統設置1臺空氣質量監測設備，空氣質量顯示屏實時顯示環境參數，空氣質量監測管理軟件安裝于接待處工作站，工作站與出入口管理系統共用。

3 智能照明系統

  智能照明系統采用開關控制模塊，實現書屋內的智能照明。系統在弱電配電箱內設置中控中心，在強電配電箱內設置4路照明控制模塊，對照明回路進行控制。

4 智能窗簾控制系統

  智能窗簾控制系統通過485總線把窗簾電機連接，接至一層弱電箱中控主機。窗簾軌道沿玻璃幕墻方向設置，吸頂安裝。安裝前需確保吊頂可承受窗簾重量。

5 信息發布系統

  信息發布系統設置55寸信息發布一體機，內置播放控制模塊及軟件，通過電腦軟件可制定發布內容，電源由裝修單位預留。

  項目采用了被動式低能耗建筑模擬分析軟件PKPM-PHEnergy，對建筑的性能進行分析，計算出建筑的各項能效指標。

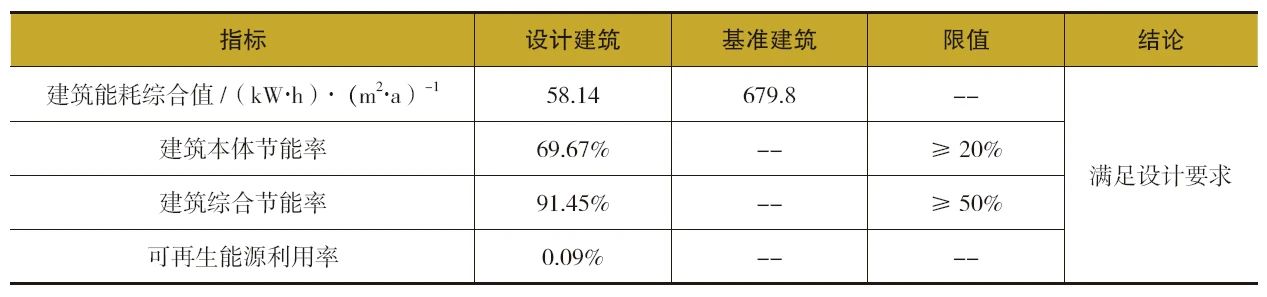

能效指標

  由上表可知，建筑綜合節能率為91.45%，建筑本體節能率（ 不包含可再生能源） 為69.67%，滿足《近零能耗建筑技術標準》GB/T51350-2019中的超低能耗建筑能效指標要求。

  超低能耗建筑是在響應國家碳達峰、碳中和的”雙碳“背景下，通過被動優先，主動優化等技術手段，使房屋在常年保持“恒溫、恒濕、恒氧、恒凈、恒潔”的基礎上，相比普通建筑大幅提高舒適度，大幅度降低夏季制冷、冬季供暖的電能消耗。

  桂花城城市書房采用超低能耗技術，高標準建成了河南首家超低能耗城市書屋。自試運營以來，平均每天接待讀者達300人次，以更低的能耗、更好的舒適度、更好的體驗感服務臥龍崗街道飛龍社區、桂花城社區、黃龍廟社區3萬余名群眾，使其成為老百姓身邊的書香閱讀角、文化充電站、精神棲息地。
