對綠色建筑來說，良好的遮陽是建筑重要的設計構件，目的是為建筑物抵御強烈的直射陽光，從而盡可能減少用于制冷的能源消耗和預期的制冷荷載。

遮陽措施需要根據外墻玻璃的布置方式和種類而定，并可以通過固定或活動的構件而加以控制。除了考慮具體地理位置太陽的角度，對于設置在建筑外部的活動遮陽裝置而言，我們?cè)诜桨冈O(shè)計階段還需要考慮風穩定性。外墻玻璃和遮陽措施對房間自然采光量的影響，與房間制冷所需能源和人工照明之間存在直接的比例關系。

遮陽措施的需求很大程度上與其使用位置和使用類型無關。當然，對不同氣候帶和設計意圖來說，也有不同的方法進行遮陽。不過，無論采用什么方法，都需要滿足同樣的有效遮陽要求。圖1反映了幕墻的有效總能源滲透率級別的遮陽目標值。有效總能源滲透率級別由外墻窗戶區域的比例（室內比例）和玻璃與遮陽設施相加時的總能源滲透率級別構成。

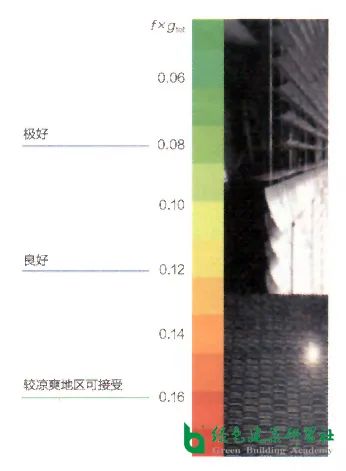

圖1 在考慮功能用房外墻窗戶面積比例f的情形下，總能源滲透率參數gtot（總能源滲透率由建筑物的玻璃和遮陽裝置的特征決定，再乘以窗戶面積比例則可計算出功能用房的能耗參數。該參數在很大程度上決定了制冷的能耗及夏季室內的舒適度）

較小的窗戶區域應采用遮陽效果較低的措施，例如透明遮光簾。較大的窗戶區域則需在建筑外部設置更有效的遮陽裝置。建筑內部的遮陽裝置受熱后，對制冷的能源消耗以及幕墻附近的局部作用溫度會造成負面影響。

在選擇適當?shù)恼陉?yáng)系統時，特別是采取建筑內部遮陽措施時，結合相應的玻璃類型來計算總能源滲透率尤為重要。目前，許多生產廠家提供的數值是針對建筑外部遮陽系統的。

氣候炎熱地區通常位于太陽迅速升高到天空的緯度區。在這些地區，推薦采用固定的遮陽裝置，因?yàn)樵诖蠖鄶?shù)情況下全年都需要遮陽。圖2所示是沙特阿拉伯法赫德國王國家圖書館的帆狀遮陽裝置。通過三維模擬計算，帆狀的幾何形狀最能夠獲得太陽能增益最佳遮陽效果，同時能保證視野（圖3）。除了直接陽光輻射，通過幕墻或帆狀結構反射的散射太陽光也需予以考慮。

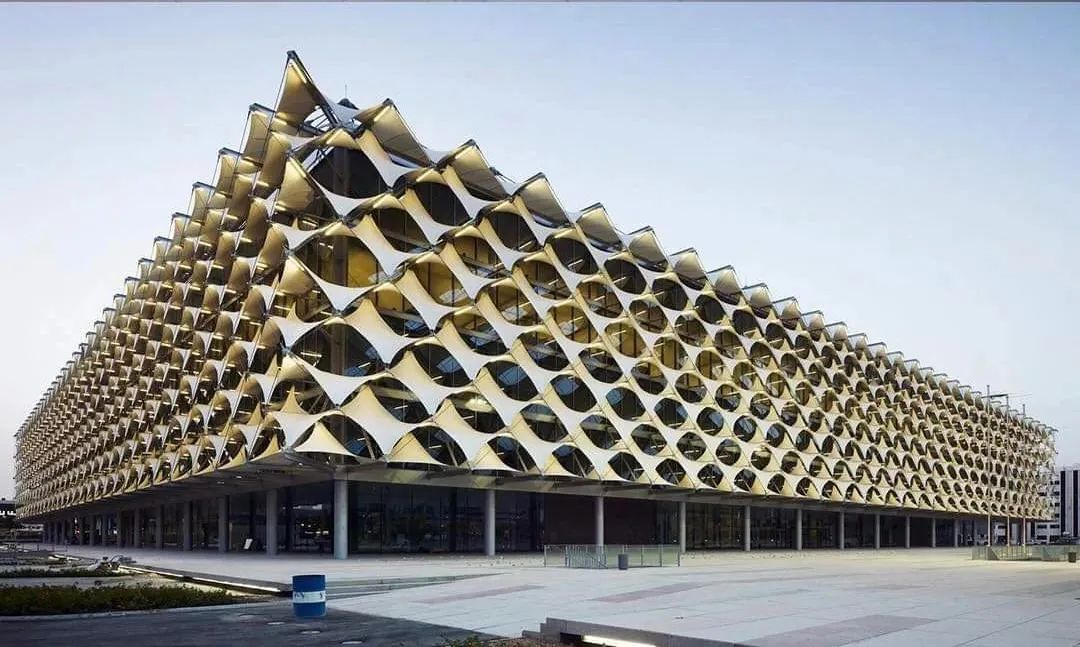

圖2 法赫德國王圖書館

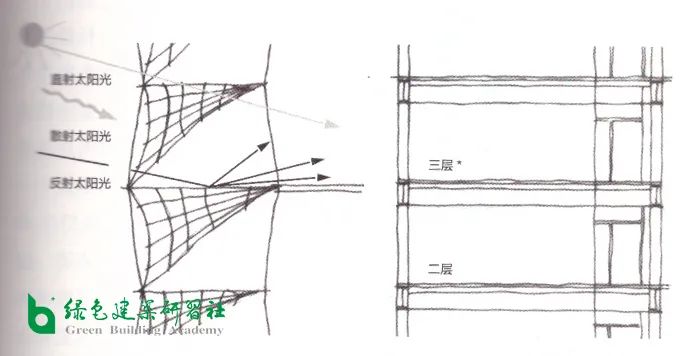

圖3 計算入射太陽光的模擬模型（取決于帆狀結構的幾何形狀和太陽的位置）；注：德國建筑的首層叫首層，1層指的是中國的二層，2層指的是中國的三層，以此類推。

在強風地區，通常有三種方式可實現充足的夏季隔熱效果：第一種是建筑外部的固定遮陽裝置，通常采用屋面凸出的形式。不過這種方式只能為南方太陽高照的國家提供充分的遮陽，且只有在陽光直射的情況下才可發揮作用。在中歐地區，還需在南向設置額外的遮陽措施。第二種是安裝懸挑玻璃結構，作為防風遮陽擋板，以雙層幕墻為典型代表。第三種是采用活動的防風裝置。這些裝置可采用多種材料，如木制、鋁質甚至彩釉玻璃。

如需要在遮陽玻璃后的室內安裝遮陽板，在中歐地區，通常會導致過高的有效總能源滲透率級別，除非外墻玻璃區域比例非常低，僅有30%-40%。不過，這又會大幅降低日光照射率，除了產生不好的心理影響外，還會增加人工照明所需要的能源消耗。只有在北歐的一些地區，溫暖而日照充分的日子比較少，從節約能源的角度，可以采用較大的玻璃幕墻，同時在建筑內部安裝遮陽系統。

在翻新和改造列入文物保護的建筑物外墻時，通常在處理夏季隔熱的問題上會遇到建筑設計和能源消耗之前的沖突。出于美觀考慮，加裝外部遮陽裝置通常不可行。然而，改建后的室內環境又必須保持舒適的溫度。與新建寫字樓不同，老舊的辦公樓通常蓄熱蓄冷能力很低（倒如吊頂?shù)暮穸炔坏?5cm）。因此，制冷能源消耗飆升。圖4反映了漢堡Kaiserhof寫字樓的情況：屬于文物保護的建筑外墻當時幾乎要整個重建，但最后還是只在底部進行了唯一一處加建。

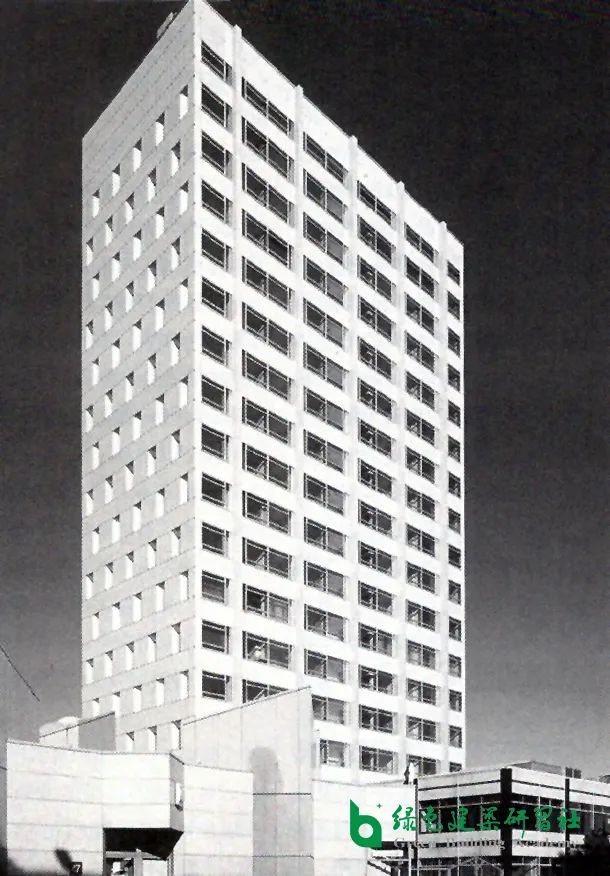

圖4 漢堡Kaiserhof寫字樓

活板窗之后一定距離的位置，安裝了推拉玻璃窗，用戶可在任何時候推拉窗戶。冬季，活板窗上部打開，形成自然通風；夏季，兩邊活板窗都打開。室內可推拉的玻璃窗則仍然由用戶根據戶外氣候（風、太陽、溫度）自主開關。夏季可打開活板窗，一直保持遮陽裝置的自然通風，這意味著室內制冷荷載始終保持較低水平。晚上，活板窗也可以提供很好的夜間通風（圖5）。

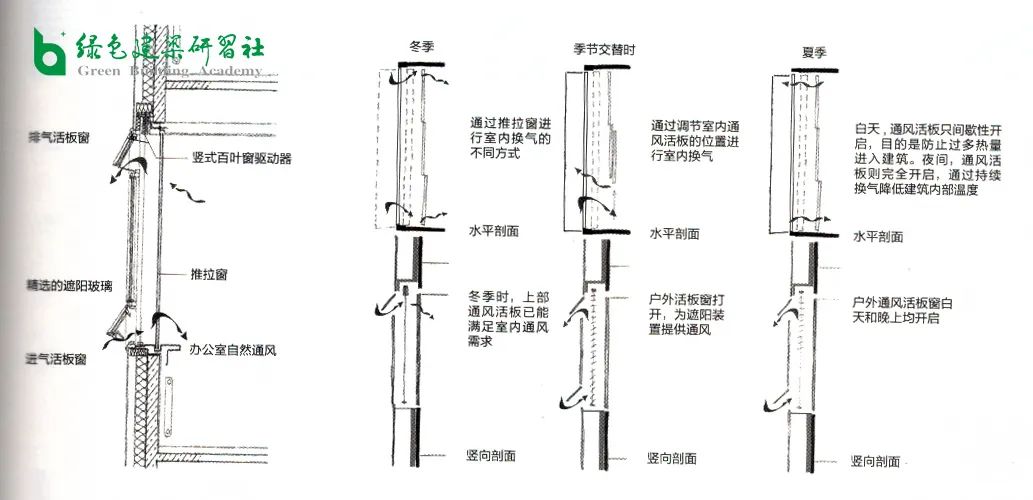

圖5 kaiserhof寫字樓的外墻和通風概念設計

當然，遮陽裝置也是幕墻和建筑的設計元素。在大部分中歐地區只需要在夏季進行遮陽；但在歐洲南部國家，則全年都需要。因此，遮陽保護裝置也是建筑外部造型的一個重要因素。

綠色建筑的判定標準不僅是設計，還必須證明其節能；但在另一方面，建筑也需要銷售和租賃出去，因此設計的美觀性毋庸置疑是需要考慮的因素。

圖6反映了另一種遮陽保護設計方案。建筑外部的活動百葉窗采用獨立鋁條板構成；在夏季太陽高掛時，百葉窗升高，在建筑南側提供良好的遮陽效果；當太陽位置較低時，活動百葉窗自動降下。鋁條板的間距和傾斜角度通過模擬技術，根據能源和采光量以及建筑朝向預先設定。

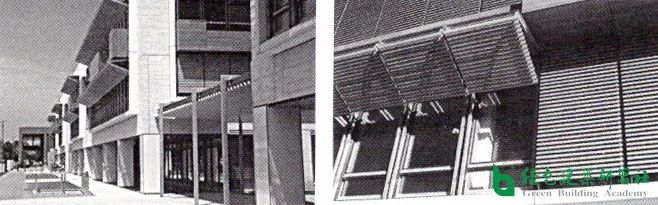

圖6 慕尼黑Campeon寫字樓的折疊式百葉

能夠折射自然光的遮陽裝置。室外百葉是效率最高的遮陽裝置之一，能夠滿足節能、采光量、可見和靈活性的所有要求。如果采用標準的室外百葉，只需稍作改動，就能達到高度防風、通透、自然采光和遮陽的效果。凹形打孔豎式百葉制成的百葉窗便是一個很好的例子，能實現極好的自然采光和朝外的視野。

另一種形式的室外百葉是將室外百中的百葉上部折疊，與下部形成不同的角度。這種形式既經濟又能保證良好的自然采光。還有一種更好的自然采光形式，即結合幕墻上部區域的采光系統和幕墻其他部位的室外百葉進行采光。不過，如果采用這種形式，則需要確定采光控制裝置能在夏季實現良好的防眩光效果。
