建筑功能：展覽館 檔案館規模：特級（國家級）

博物館規模：大型（＞1萬平t） 高度類別：單層建筑

外立面材料：幕墻 幕墻面板材料：組合幕墻

結構形式：鋼筋混凝土結構 鋼筋混凝土結構：框架

圖紙深度：施工圖 項目位置：上海

設計風格：現代風格 設計流派：現代

圖紙格式：天正7,CAD2000 圖紙張數：22 張

設計時間：2010 建筑面積：6575 ㎡

用地面積：2455 ㎡ 容積率：0.373

建筑密度：30.4 % 綠化率：4.9 %

建筑高度：20 m 地上層數：1 層

效果圖：無

整個場館有20米高，由60588根丙烯酸細長管組成。每一根管子長7.5米，并安裝在6米長的鋁套管內。場館坐落在大約6000平米的基地內，并將抬高5米。白天，這些亞克力管將像光線絲一樣將陽光引入場館內n；而到了夜晚，安裝在每根管子一側的LED燈將使整個場館亮起來。在進入場館之前，參觀者們將會通過繞基地一周的“包裝紙”下面的坡道。這層高低起伏的鋪滿整個基地的“包裝紙”不僅提供了遮陽蔽日的場所，也形成了豐富的展覽空間。

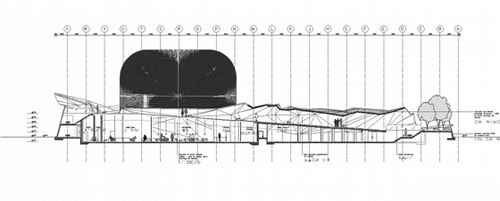

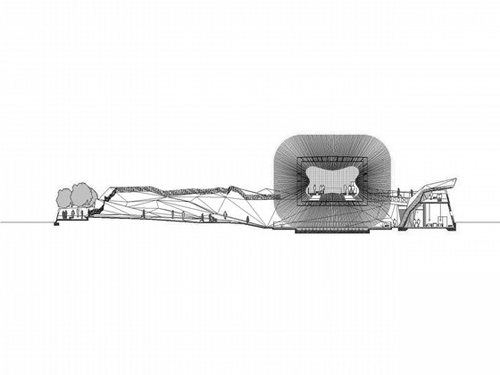

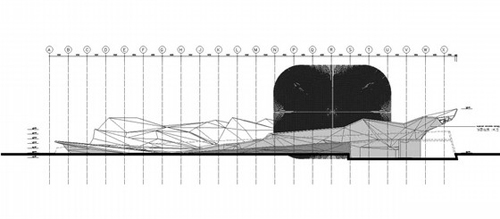

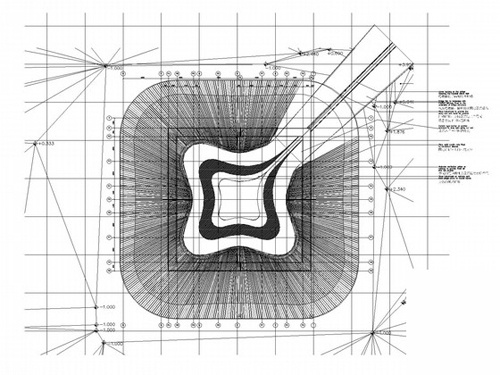

圖紙包含：總平面圖，各層平面圖，立面圖，剖面圖，節點詳圖，節點大樣，門窗表及門窗詳圖等等。
