時間：2014-03-17 08:38:21 作者：綠建之窗 來源：綠建之窗 閱讀：8183內容摘要：綠建斯維爾日照分析軟件大體分三個模塊即：總圖分析、單體分析、輻照分析今天就來看一下其一模塊，總圖分析模塊。總圖分析中是依據城市居住區規劃設計規范的要求，提供的一系列計算工具。使用綠建斯維爾日照分析的大體操作過程如下：...綠建斯維爾日照分析軟件大體分三個模塊即：總圖分析、單體分析、輻照分析
今天就來看一下其一模塊，總圖分析模塊。
總圖分析中是依據城市居住區規劃設計規范的要求，提供的一系列計算工具。
使用綠建斯維爾日照分析的大體操作過程如下：
首先是軟件的界面，界面左側是軟件的折疊菜單，稍后我們需要通過里面的一些命令進行操作
一、單位設置

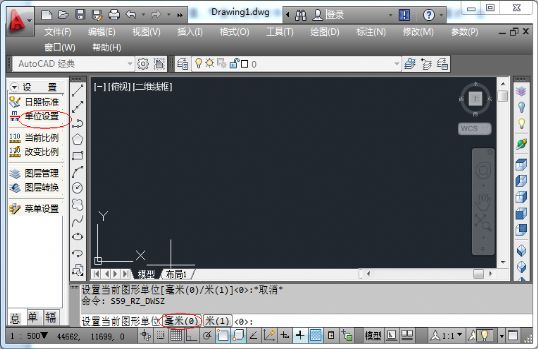

進行日照分析首先需要確認活動區域中的單位，可通過【設置】中【單位設置】來完成，如圖：
二、日照標準

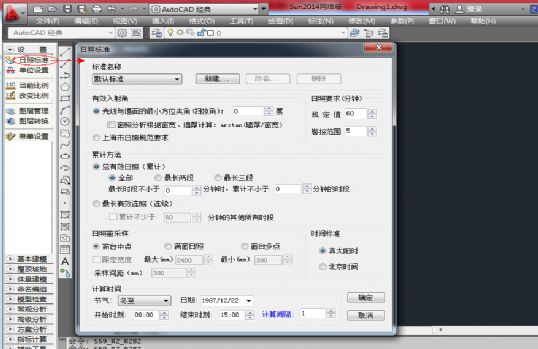

【設置】中【日照標準】項來設置當地的日照要求，如圖：
三、創建模型

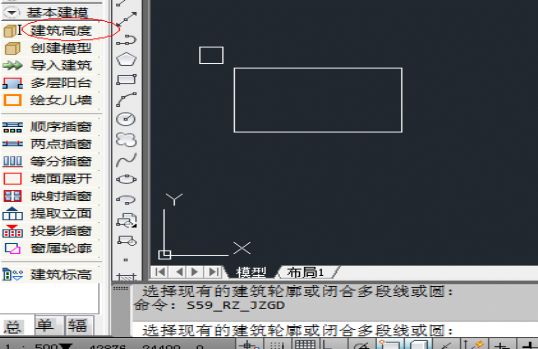

【基本建模】下有關于建模的一些命令，可通過對閉合多段線指定建筑高度進行創建模型，如圖：

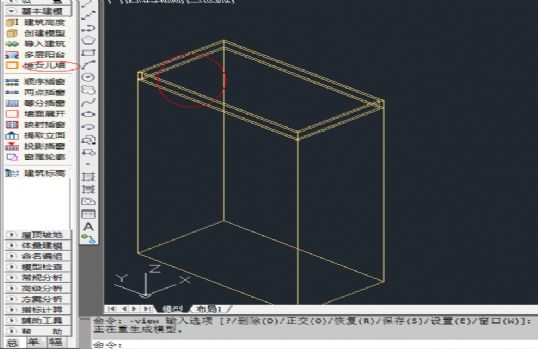

而對日照有影響的女兒墻，可通過【繪女兒墻】來進行處理，如圖：

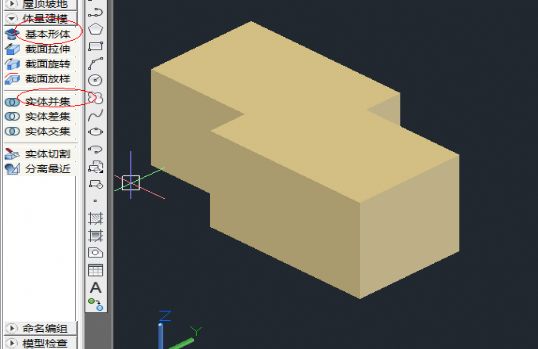

包括對建筑有遮擋的異型復雜建筑可通過【體量建模】完成
已建建筑中的日照窗可通過【基本建模】下【順序插窗】、【兩點插窗】、【等分插窗】等進行插入。對于拐角處墻體上的窗戶可通過【映射插窗】完成。

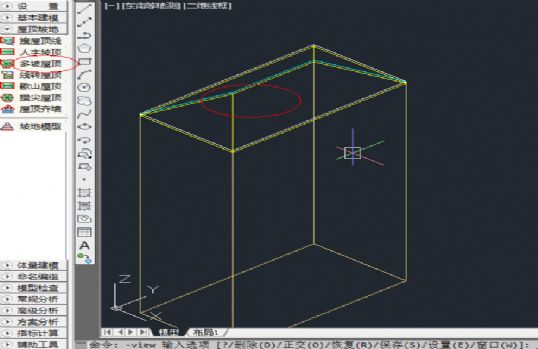

若建筑為坡屋頂可通過【屋頂坡地】下創建坡屋頂的命令進行創建，如圖：
四、命名與編組

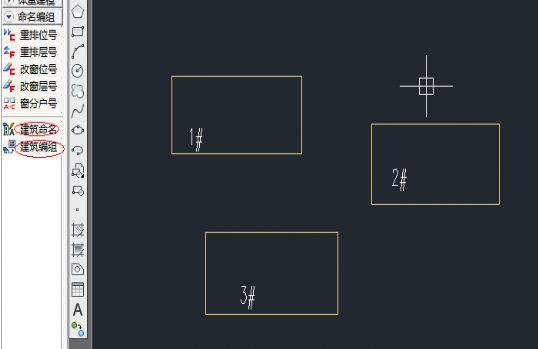

在 筑總圖中需要對每棟建筑進行命令，因為一個日照模型可能有多個建筑輪廓（包括日照窗和附屬構件）構成，建筑命名把這些“零散”的部分歸到同一名稱下
建筑編組為建筑群進行編組，便于分析不同建筑對客體建筑的日照影響

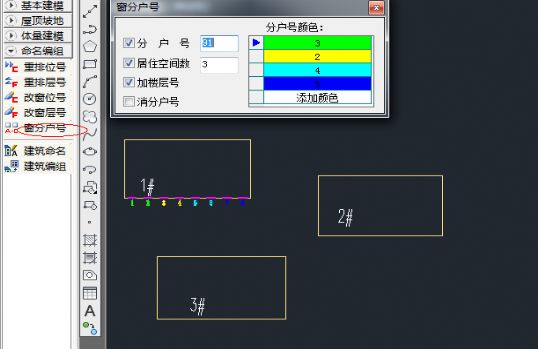

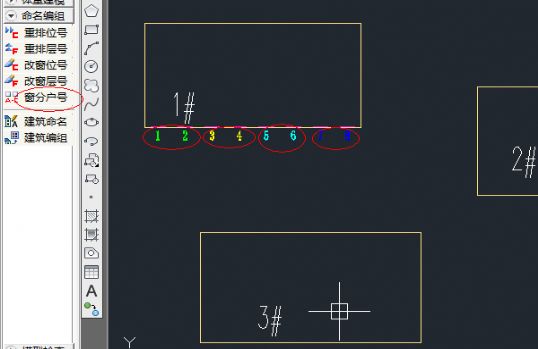

還需對建筑上的日照窗進行【窗分戶號】，把同屬于一套住宅的多個日照窗附加上同一戶號，以便分析時按同一套居住空間考慮
五、分析計算
軟件中提供多種日照分析的命令，分別在【常規分析】、【高級分析】、【方案分析】中排列，例如常規分析中 線上日照、等日照線等
【線上日照】：建筑輪廓沿線的日照分析，通常用于沒有日照窗的情況下，在給s的高度上按給定的間距計算并標注出有效日照時間。初期方案階段建筑物的具體窗位尚未確定，計算建筑物輪廓上某個特定高度（一般取首層窗臺高）的日照時間。

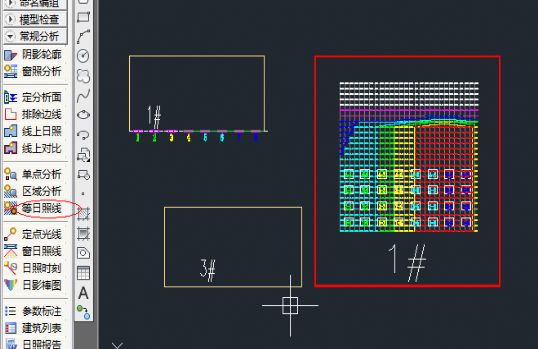

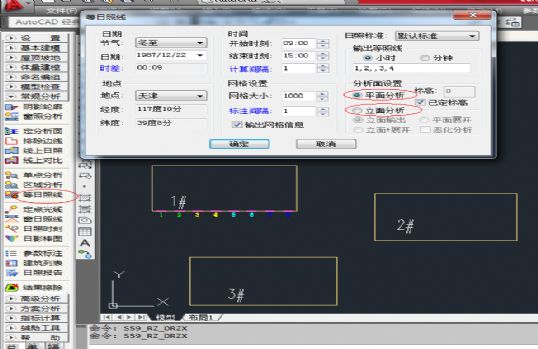

【等日照線】：在給定的平面上繪制出等日照線，即日照時間滿足與不滿足規定時數的區域之間分界線。N小時的等日照線內部為少于N小時日照的區域，外部為大于或等于N小時日照的區域。

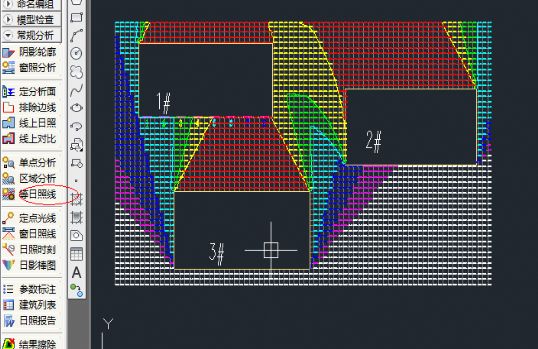

等日照線可進行分別平面分析和立面分析，平面輸出結果：
立面輸出結果：
