斯維爾節能軟件BECS技術交底

剪力墻在BECS中的處理方法

1剪力墻——熱橋柱

剪力墻是由閉合的PL線圍合的，可以通過菜單欄中的【墻柱——異形柱】命令，將閉合的多段線轉成鋼筋混凝土的柱子，然后在【工程構造——梁柱】中創建剪力墻的構造做法，最后通過特性表將剪力p的構造做法賦給轉化后的柱構件

   剪力墻是由加粗的PL線繪制而成的，可以通過菜單欄中的【2D條件圖——柱子轉換】，進行圖層識別轉換成同尺寸的異形柱，然后在【工程構造——梁柱】中創建剪力墻的構造做法，最后通過特性表將剪力墻的構造做法賦給轉化后的柱構件

2剪力墻——外墻

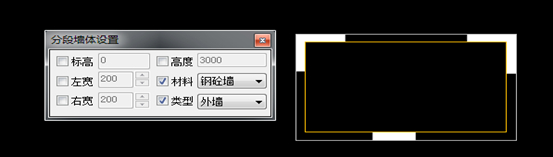

結構圖中所提供的剪力墻是填充而沒有PL線，可以通過菜單欄中的【墻柱——墻體分段】命令進行設置處理，然后在【工程n造——外墻】中給剪力墻創建構造做法，最后通過特性表將剪力墻的構造做法賦給剪力墻構件

常見熱橋在BECS中的處理方法

1）外保溫

外保溫的特點是保溫材料可連續鋪設而不被切斷，因此外墻和梁柱的構造外層均要設置保溫材料。

1、需要軟件自動計算熱橋，首先要1圖中插入柱子、設置梁，并在【工程設置】中勾選［熱橋自動計算］選項。

2、墻內的梁柱熱橋建模

   柱：圖中插入柱子

   梁：梁是選中外墻，打開特特性（Ctrl 1），設置梁高，注意梁構造默認為空，只有將構造賦給梁，梁才能生效，生效后的梁在圖中顯示為綠色

  窗過梁：窗過梁是選中門窗，打開特特性（Ctrl 1），設置過梁構造，過梁高和過梁超出窗兩端的廣度

3、設置外墻的構造，按實際構造設置。

4、設置梁柱的構造，注意梁柱的厚度超出墻厚時，則梁柱的鋼筋砼厚度=外墻砌塊厚。

5、外墻外保溫時，由于不存在熱橋樓板，則在設置梁高時實際梁高=梁高 板厚，那么在外保溫的情況下，可不用設置板厚和板構造，直接在梁中設置實際梁高就可以

2）內保溫

內保溫的特殊之處在于外墻的保溫層被樓板和內墻切斷，s成熱橋，因此需要對切斷處的局部構造做一些簡化處理。

A、樓板與梁處的處理：

1、梁分為梁、板兩部分處理。板的高度按樓板厚度設置   梁的高度=實際梁高-樓板厚度， 2、板的構造不設保溫

3、梁的構造設置與外墻同樣的內保溫材料

B、外墻與內墻交點處的處理：

1、思路：在交點處設置一虛擬的柱子，該柱子的構造設置為外墻減掉保溫層，以此模擬熱橋。

2、用【T墻熱橋】命令創建這個虛擬柱子。

3、在【工程構造】的“梁柱”中設置N個構造=外墻減掉保溫層，賦給該柱。

4、本處理方式生效的前提是，必須在【工程設置】中勾選［熱橋自動計算］選項。

C、柱子的處理

1、內保溫時由于存在T墻，柱子主要分為有內保溫的熱橋柱和無內保溫的熱橋柱兩種情況

2、在【工程構造】的“梁柱”中設置兩種不同的柱構造，可以命名為有內保溫的熱橋柱和無內保溫的熱橋柱，然后通過特性表將構造賦給不同的構件

 “周邊地面”和“非周邊地面”的定義

BECS將一塊完整的地面分成兩部分，一部分是周邊地面，另一部分是非周邊地面，周邊地面系指距外墻6表面2m以內的地面，那么剩下的就是非周邊地面，一般只有北方的建筑需要就地面區分考慮，周邊地面由于離室外比較近，所以需要考慮保溫，兩種不同的地面在北方的規范要求中是有區別的，對于南方建筑而言周邊地面與非周邊地面的要求是一樣的

依山建筑體型系數的計算（地下埋墻的處理）

將外墻設置為地下墻后，產生的能耗與接觸室外空氣的外墻所產生的能耗是不一樣的。能耗是平<在每平米上，設置地下墻后建筑物總能耗下降，但是建筑面積不變，能耗值是降低的。

問題描述：建筑依山而建，首層層高3000，其中1800在地下，1200部分為地上

處理方法：選中首層的外墻，Ctrl 1打開【特性表】，將所選中外墻的邊界條件改為【地下墻】，并設置地下比例（實例中首層層高為3000，地下部分為1800，地下比例設置為0.6）

地下室的模型處理

地下室在節能軟件中的模型處理是根據其具體功能來解決的

1．地下室作為商場和其他需要空調采暖的功能房間，需要正常>模和進行功能房間的定義

2．地下室作為車庫與室外大氣相接觸，可以不用建模,但是地下室的頂板需要按挑空樓板來處理，可以在實際一層的下面建一個空的樓層框，將樓層設置為一層，高度為0，此處唯一的缺陷是在報告書中將實際樓層增加一層，但是對節能計算沒有任何影響

3．地下室作為車庫但不與室外大氣相接觸，需要正常建模且需將地下室定義為空房間

天井的設置

通過屏幕菜單房間樓層——設置天井命令來完成天井空間的劃分和設置，一定要在【搜索房間】后再操作本設置，否則天井的邊界墻體內外屬性不對。搜索房間時天井內會生成一個房間對象，同時刪除改區域內已有房間和天井對象。

錯層模型的處理

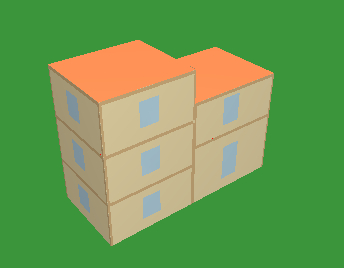

1、搭建錯層模型的手段就是在豎向抬高或降低墻體、樓板和屋頂?shù)臉?biāo)高；

2、墻體的標高和高度用【改高度】（GGD）設置；

3、樓板的標高編輯在〖特性表〗中進行；

4、屋頂標高用〖特性表〗和【Z向編輯】都可以。BECS自動封的平屋頂位置由樓層框高度決定，也就是，在本實例中，右側的屋頂將自動封在 9.0m標高處，這與實際的 7.0m不符，必須人工建一個屋頂，通過編輯標高放到=7.0位置處，軟件約定，一旦有屋頂對象存在將替代自動封頂。

5、作錯層時別急于下手，先分析一下模型，選擇一個區l作為搭建主體，非主體部分的墻體和樓板的標高隨樓層變化。本實例是以左側房間為主體進行搭建，右側房間隨樓層不同進行標高的設置，也可以右側為主體進行搭建

6、最后，你可以用【模型觀察】看看2樓標高不同的樓板。

天窗的設置

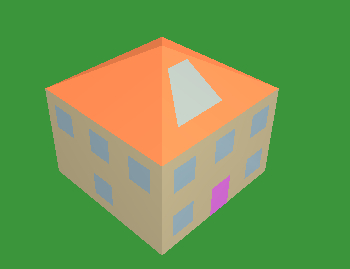

按天窗外輪廓畫一閉合的PL線，然后用【定義天窗】轉成天窗。天I畫到屋頂下面的圖中，不管標高，在坡面上的天窗自動投影到坡面上。

中庭模型的處理

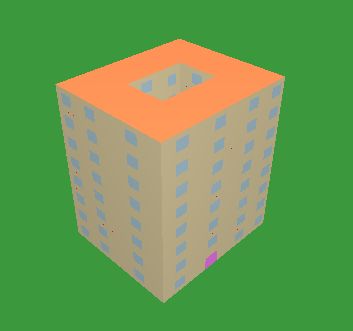

中庭與天井的區別在于頂部是否有蓋，設置中庭需要將閉合墻體圍合成房間的樓板設置為無樓板，那么就可以形成下上貫通的又有蓋的中庭，選中同一位置不同樓層的房間，然后打開特性表將【有無樓板】設置為無

陽臺等外挑構件的遮陽設置

陽臺建模方式靈活，具體的需看工程所在地的要求，大概可以總結如下：

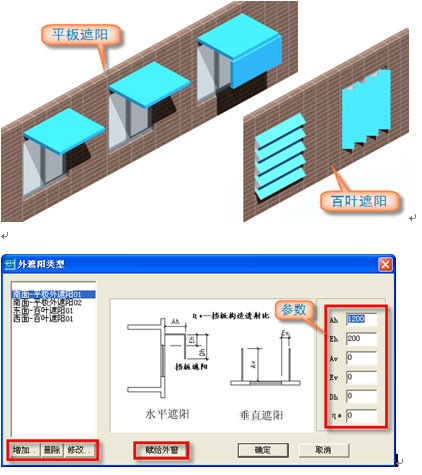

1)不封閉陽臺不用建模，但得考慮其對下層窗的遮陽效果，在【遮陽類型】對下層門窗設置遮陽。

2)封閉陽臺在夏熱冬冷，夏熱冬暖地區正常建模，陽臺窗參與窗墻比的計算；
在采暖區中封閉陽臺還要考慮采暖和不采暖，采暖陽臺正常建模，不采暖的封閉陽臺則需看當?shù)毓?jié)能規范的具體規定。規范規定不采暖封閉陽臺窗參與窗墻比計算，則應建模，并將陽臺所形成的房間的【房間功能】設置為“空房間”，如果不采暖封閉陽臺窗不參與窗墻比計算，則可以不建模，但是陽臺里面所對應的外墻的邊界屬性應該設置為“不采暖封閉陽臺”。

修整系數的取值

同一種材料在不同的地方修整系數的取值可能是不一樣的，目前BECS湖南省構造庫中材料M修整系數已經是按照當?shù)氐囊筮M(jìn)行調整錄進軟件的，如果設計師所取的材料來源于其他省庫，那就需要根據《湖南省居住建筑節能設計標準-2004》參P33~34來取值

公建與居建混建的模型處理

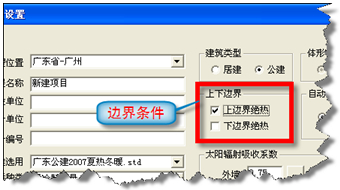

當一幢建筑物的下部是公共建筑上部是居住建筑時，因?yàn)檫m用不同的節能標準，必須分別單獨進行節能分析。同時，因?yàn)槎叩慕Y(jié)合部不與大氣接觸，計算中可以視公共建筑的屋頂和居住建筑的地面為絕緣構造。在進行公共建筑節能分析時設置“上邊界絕緣”，進行居住建節能分析時設置“下邊界絕緣”。其他類似的建筑可照這個原理進行設置。

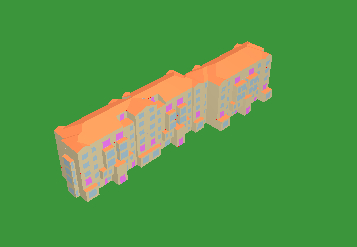

組合屋頂建模方法：

1、分析屋頂?shù)慕M成，確定組合方案，即屋頂單元的個數和類型。

2、按頂層外墻的外皮，用閉合PL線描出屋頂?shù)妮喞９?jié)能標準;規定，屋頂邊界按外墻的外皮以里計算。對稱的屋頂可鏡像拷貝。

3、生成屋頂。選中閉合的PL線，點擊右鍵生成需要的屋頂

4、修改坡度。

5、Z向?qū)R。

6、最后用【墻齊屋頂】命令自動修剪屋頂下的墻體，比如山墻等。

透光門的處理

建筑節能設計中，要把透光的外門當作窗來計算。對于玻璃門，整個轉為窗即可,在新建和描圖時甚至可以直接插入窗或轉換成窗。對于部分透光的門（如陽臺門），要把透光的部分當作窗，即門的上部分要轉成窗。本命令可以完成門部分或全部轉成窗。如果部分轉換，則上部分轉換為上層窗。尤其需要注意一些建筑條件圖s滿足圖面表達而混淆了門窗的情況。所以在進行門窗轉化之前，先弄清圖紙中所表達門窗的屬性。

外窗傳熱系數、遮陽系數和可見光透射比的確定

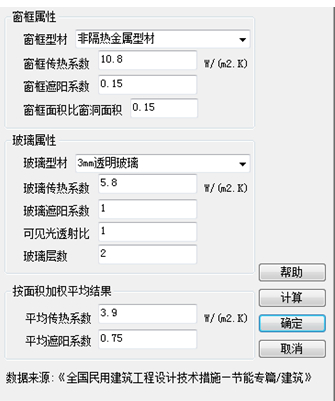

BECS窗戶的構造做法錄入的是《湖南省居住建筑節能設計標準-2004》附表D-0.1的熱工參數，由于時間久遠此參數已經很難滿足設計人員的需求，由于同一類型的窗戶不同的玻璃生產商所檢測的熱工參數差異較大，所以沒有得到當?shù)貦?quán)威部門認可的玻璃參數，軟件公司是很難添加新的構造做法，目前BECS在外窗構造欄中提供許多參數可供設計人員參考使用
