（原創）關于外墻多種圍護結構做法的設置--簡單處理
時間：2014-03-25 11:10:57 作者：綠建之窗 來源：綠建之窗 閱讀：6109內容摘要：看了上一篇總結的圍護結構多種做法的設置之后，我們可以了解到通過選中某面墻體在特性表中設置墻體的做法，但如果一一點取就無形中增加了工作量，那么在某種前提下是可以通過過濾之后批量的進行調整的。前提條件是最開始在畫施工圖的時候就已經給不同構造的墻體設置了不同的.料，例如我在繪制墻體的時...看了上一篇總結的圍護結構多種做法的設置之后，我們可以了解到通過選中某面墻體在特性表中設置墻體的做法，但如果一一點取就無形中增加了工作量，那么在某種前提下是可以通過過濾之后批量的進行調整的。

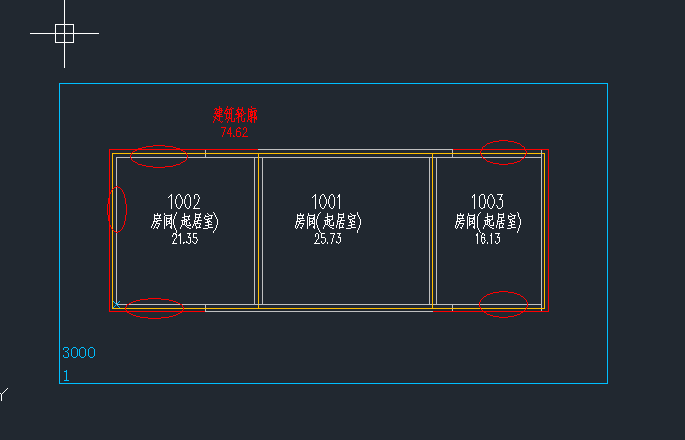

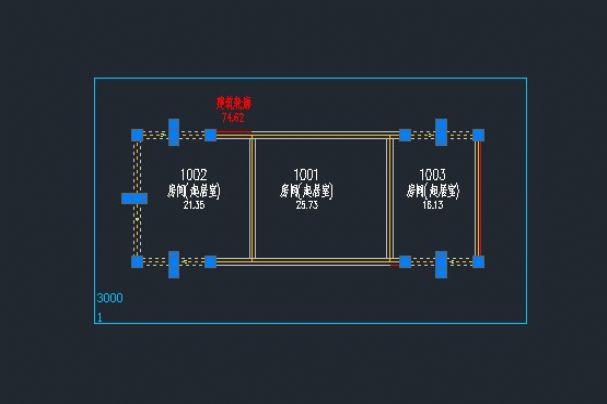

圖中標注的位置墻體的材料是磚墻，其余外墻的材質為鋼筋墻，那么現在就可以通過不同材料來進行過濾了，在折疊菜單里面有【選擇瀏覽】，o們是通過下面的【過濾選擇】來過濾相同對象的，如圖：

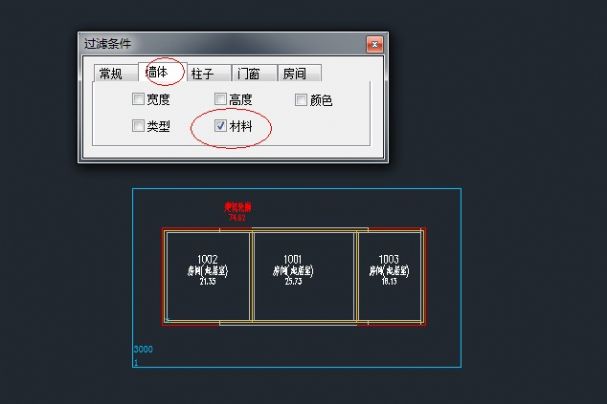

首先要設定一個條件，那么現在是要根據材料來過濾墻體，接下來要給出一個過濾的對象，也就是根據這個對象的條件來過濾，如圖：
那么現在是根據材料這個條件，把磚墻部分過濾出來了，這時在特性表中就可以去設置其做法了。
上述的這種做法剛才已經提到是要有前提的，那么如果平面圖中繪制的墻體都是鋼筋墻的話，這時就不能通過【過濾選擇】來過濾墻體了，但假如我們在平面圖中是有填充的話，我們可以通過填充層將墻體進行分段，再使用過濾選擇來處理，方法如下：

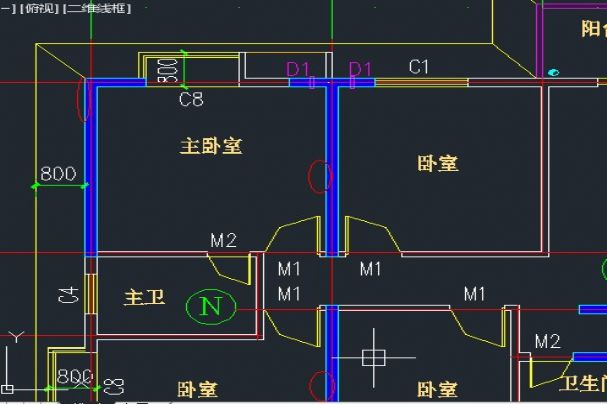

下面這個平面中已有填充層，如圖我已經進行了標注
一、那首先需要提取填充層的邊界（如已有邊界可省略此步驟），在命令行輸入 s55_tcbj（“填充邊界”拼音首字母）
現在圖中已經是有了填充邊界

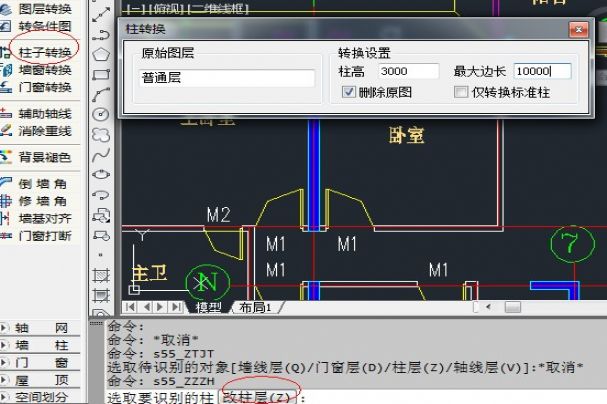

二、接下來可以通過填充邊界，將其轉換為柱子

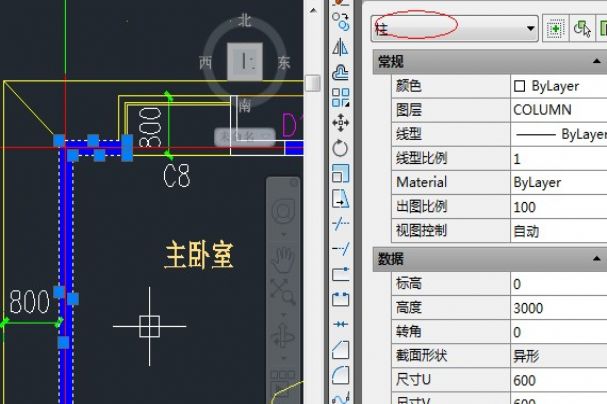

首先要在對話框中將柱高o最大邊長進行設置，最大邊長一般要設置的長些(如果你的邊長過短會導致有些填充部分轉換失敗)，選中改柱層，然后選中剛才提取的柱邊界，框選整個平面，這是應該就將其轉換成了柱子l如圖：

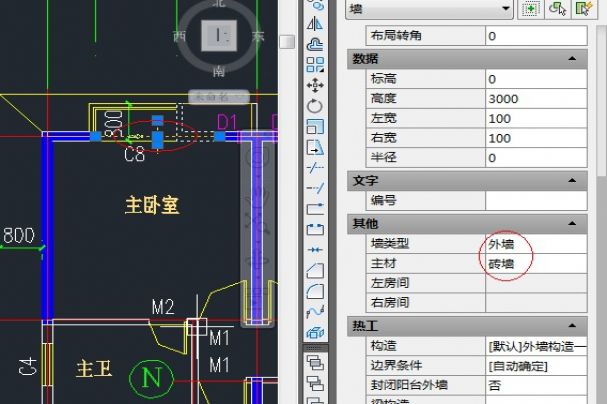

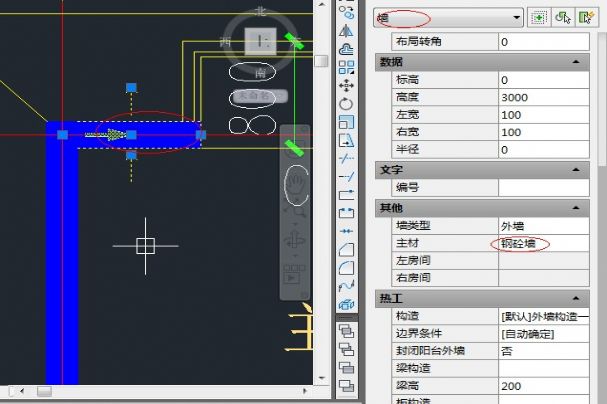

墻部位的材料又是

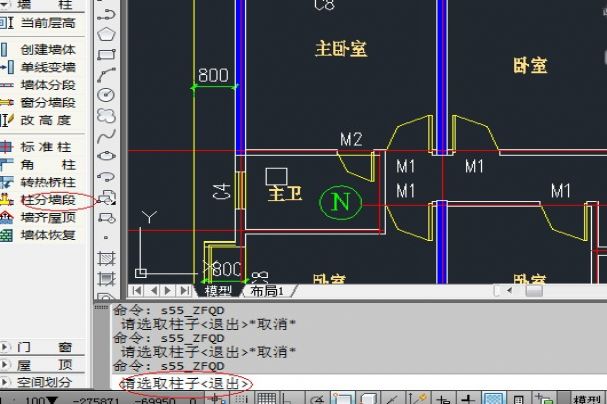

現在我們已經將墻體打斷了，那么依照上述情況，可以通過過濾選擇來進行過濾-同材料的墻體，再到特性表中制定做法。
（需要特別說明的是如果沒有填充，只是在平面上給出的閉合多段線代替的填充邊界，也可通過第二種方法，將多段線轉換為柱子，再進行處理）
上述是關于多種做法的s理方法，如果有意見或建議請與我聯系 QQ:510696489
