5.1.4 室內噪聲級和隔聲性能

5.1.4 控制項

5.1.4A建筑聲環境設計應符合下列規定：

1場地規劃布局和建筑平面設計時應合理規劃噪聲源區域和噪聲敏感區域，并應進行識別和標注；

2外墻、隔墻、樓板和門窗等主要建筑構件的隔聲性能指 標不應低于現行國家標準《民用建筑隔聲設計規范》GB 50118 的規定，并應根據隔聲性能指標明確主要建筑構件的構造做法。

【條文說明擴展】

5.1.4A 本條適用于各類民用建筑的預評價、評價。

_{本條在本標準2019年發布版第5.1.4條基礎上發展而來。 改善建筑聲環境對使用者的健康是非常必要的，建筑的室內聲環 境控制是項系統工程，既可能受到場地外部噪聲源的影響，也可 能受到建筑內部設備噪聲源和工作生活產生噪聲的影響。因此建 筑聲環境設計應從規劃布局和建筑平面降噪設計、室內噪聲級控 制、提高圍護結構隔聲能力等各方面進行綜合控制，減少噪聲對 人體健康的影響。}

_{第1款，規定的是在項目規劃布局、建筑分區設計時，應有 利于達到良好的聲學效果。規劃布局時，在噪聲源與噪聲敏感建 筑物之間布置噪聲不敏感建筑和景觀綠化帶、設置隔聲屏障等； 建筑布局設計時，噪聲敏感區域和產生噪聲區域分區集中布置，用交通區域和混合區域分割噪聲敏感區域和產生噪聲區域，均是 較好的防噪設計方法，如產生噪聲區域直接毗鄰噪聲敏感區域， 則需調整建筑布局設計或提供完整的隔聲降噪解決方案。為了實 現項目降噪規劃設計，在項目規劃布局和建筑總平面設計時，應 識別噪聲源(如交通干線、換熱站等)、噪聲敏感建筑物(如住 宅樓、病房樓、客房樓等)、噪聲不敏感建筑物(如食堂、商業 建筑)、降噪措施(如綠化帶、隔聲屏障);應在建筑總平面圖中 用不同顏色色塊進行聲學分區標注，噪聲源用紅色色塊標注、噪 聲不敏感建筑物用黃色色塊標注、降噪措施用藍色色塊標注、噪 聲敏感建筑物用綠色色塊標注。在建筑分區設計時，識別噪聲源 區域(如設備機房、健身房、廚房等)、噪聲敏感區域(如：臥 室、病房、客房等)、混合區域(如開放辦公區、會議區等)、交 通區域(如大堂、中庭、走廊、樓梯等);在建筑標準層平面圖 或其他類似圖紙中用不同顏色色塊進行聲學分區標注，產生噪聲 區域用紅色色塊標注、混合區域用黃色色塊標注、交通區域用藍 色色塊標注、噪聲敏感區域用綠色色塊標注。}

_{第2款規定的是綠色建筑項目應明確外墻、隔墻、樓板和門 窗等主要建筑構件的隔聲性能指標，外墻、隔墻和門窗的隔聲性 能指空氣聲隔聲性能；樓板的隔聲性能除了空氣聲隔聲性能之 外，還包括撞擊聲隔聲性能。主要建筑構件的隔聲性能指標需要 通過具體的構造做法來實現，因此本款要求明確主要建筑構件的 構造做法。}

_{本條的評價方法為：預評價查閱建筑總平面聲學分區標注 圖、建筑標準層平面或其他類似圖紙聲學分區標注圖、主要建筑 構件隔聲性能分析報告、隔聲性能實驗室檢測報告；評價查閱建 筑總平面聲學分區標注竣工圖、建筑標準層平面或其他類似圖紙 聲學分區標注竣工圖、主要建筑構件隔聲性能分析報告、隔聲性 能實驗室檢測報告或現場檢測報告。}

_{【具體評價方式】}

_{本條適用于各類民用建筑的預評價、評價。}

_{預評價，第1款查閱建筑設計平面圖，及可能有的聲環境專項設計報告，重點審核基于環評報告室外噪聲要求對室內的背景噪聲影響（也包括室內噪聲源影響）的分析報告以及在圖紙上的落實情況；第2款查閱圍護結構的構造說明、大樣圖紙等設計文件，主要構件隔聲性能分析報告或主要構件隔聲性能的實驗室檢測報告。}

_{評價查閱預評價方式涉及的竣工文件，第1款還查閱典型時間、主要功能房 間的室內噪聲檢測報告，第2款還查閱主要構件隔聲性能分析報告或主要構件隔聲性能的實驗室檢測報告。}

【條文解讀】

條文變化情況：沿用14版8.1.1、8.1.2條。19版5.1.4

技術要點：

背景噪聲要求

噪聲控制對象：包括室內自身聲源和來自室外的噪聲。室內噪聲源一般為通風空調設備、日用電器等；室外噪聲源則包括來自于建筑其它房間的噪聲（如電梯噪聲、空調設備噪聲等）和來自建筑外部的噪聲（如周邊交通噪聲、社會生活噪聲、工業噪聲等）。

低限要求：與國家標準《民用建筑隔聲設計規范》GB 50118中的低限要求規定對應，如該標準中沒有明確室內噪聲級的低限要求，即對應該標準規定的室內噪聲級的最低要求。

技術要點：

背景噪聲的計算：

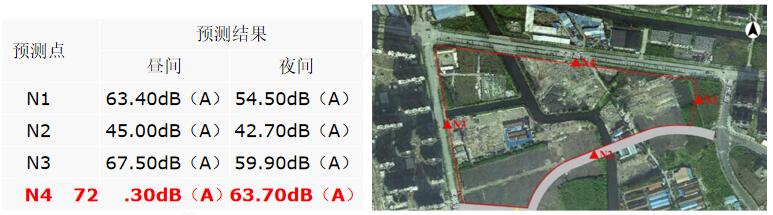

最不利位置的確定；從《環評報告》噪聲監測結果，分析最不利位置

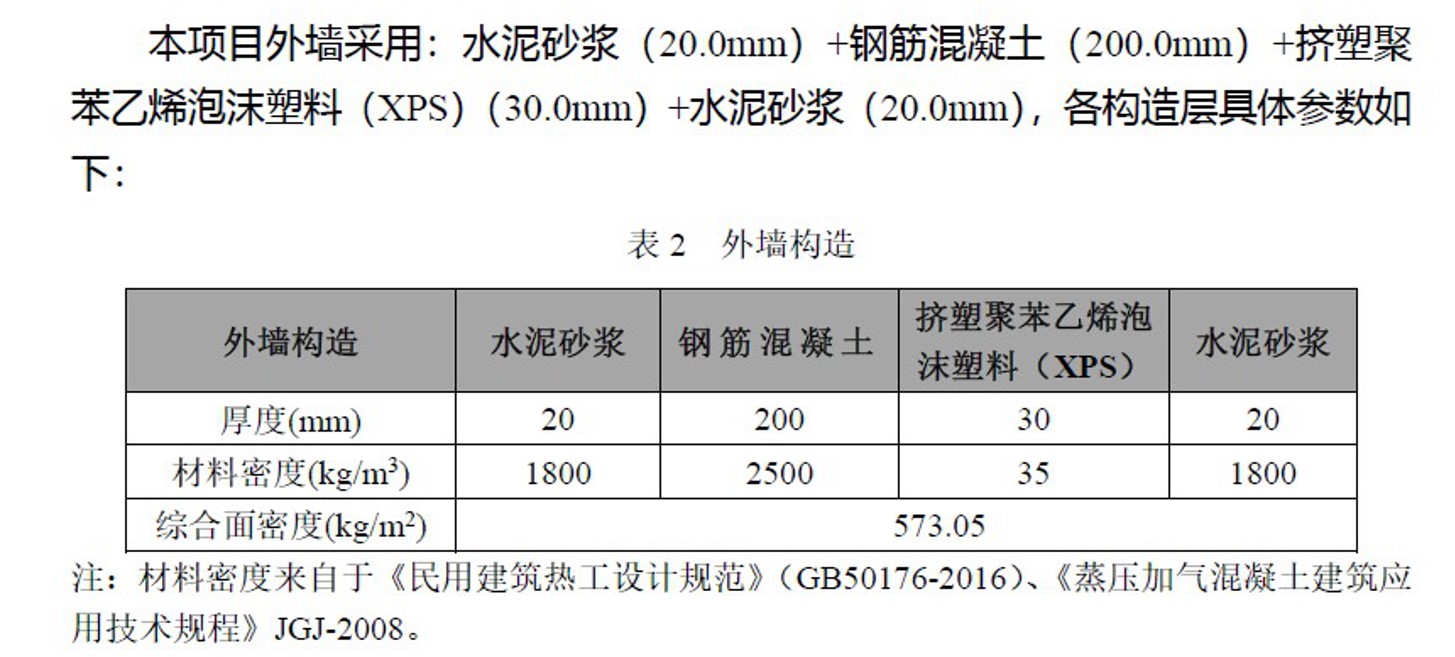

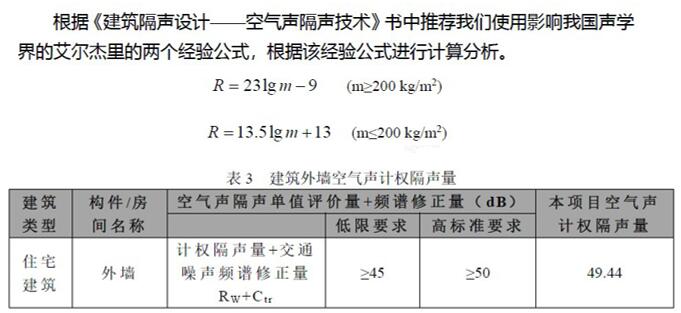

構件隔聲量的計算：

建議提交材料及技術要求：

相關技術及產品：圍爐結構隔聲 隔音屏障 通風消聲器 低噪音離心風機 室內背景噪音及圍護結構隔聲檢測

【相關標準】

【施工圖審查】

建筑專業：本條主要審查室內噪聲級應滿足現行國家標準的低限要求，外墻、隔墻、樓板和門窗的隔聲性能應滿足現行國家標準的低限要求。第1款查閱平面剖面圖、設計說明、門窗表等，第2款查閱平面剖面圖，設計說明、材料做法表、大樣圖等。

審查材料：

1.建筑設計說明；2.建筑平面圖；3. 環境評估報告（室外環境噪聲檢測報告）；4.室內噪聲計算分析報告；5.構件隔聲性能計算分析報告（有效的計算軟件計算分析報告書）；6.圍護結構構造做法，室內設備參數。

審查要點：

1.建筑設計說明∶明確主要功能房間的室內噪聲級和構件隔聲性能要求。

2. 室外環境噪聲檢測報告∶環評報告已檢測噪聲的，可采用環評報告。

3. 室內噪聲級和構件隔聲性能計算分析報告∶構件隔聲性能按標準圖集采用;標準圖集沒有的隔聲構造措施，應提供實驗室檢測報告。

4.執行規范∶《民用建筑隔聲設計規范》GB 50118、《民用建筑隔聲及吸聲構造圖集》15ZJ502。
