5.1.5 控制項

（2024）5.1.5 建筑照明應符合下列規定：

1各場所的照度、照度均勻度、顯色指數、統一眩光值應符合現行國家標準《建筑照明設計標準》GB/T 50034的規定：

2人員長期停留的房間或場所采用的照明光源和燈具，其 頻閃效應可視度(SVM)不應大于1.3。

（2019）5.1.5 建筑照明應符合下列規定：

1 照明數量和質量應符合現行國家標準《建筑照明設計標準》GB 50034的 規定；

2人員長期停留的場所應采用符合現行國家標準《燈和燈系統的光生物安全性》GB/T 20145 規定的無危險類照明產品；

3 選用LED照明產品的光輸出波形的波動深度應滿足現行國家標準《LED室內照明應用技術要求》GB/T31831的規定。

【條文說明擴展】

5.1.5 本條適用于各類民用建筑的預評價、評價。對于未裝修 的區域，本條不參評。

本條在本標準2019年發布版第5.1.5條基礎上發展而來。

第1款，室內照明質量是影響室內環境質量的重要因素之 一，良好的照明不但有利于提升人們的工作和學習效率，更有利 于人們的身心健康，減少各種職業疾病。良好、舒適的照明要求 在參考平面上具有適當?shù)恼斩人?u>和分布，避免眩光，顯色效果 良好。

第2款，頻閃效應是除短時可見閃爍外的另一類非可見頻閃，頻率范圍在80Hz以上，可能引起身體不適及頭痛，對人體 健康有潛在的不良影響。對于兒童及青少年，其視力尚未發育成 熟，需要更嚴格地控制頻閃。

本條的評價方法為：預評價查閱相關設計文件、計算書；評 價查閱相關竣工圖、計算書、現場檢測報告、產品說明書及產品 檢驗報告。

以下為2019版，藍色字體為2024版本

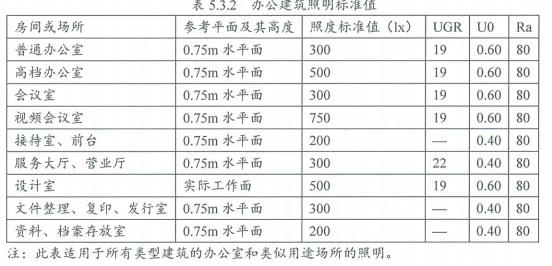

第1款主要是照明數量和質量。各類民用建筑中的室內照度、眩光值、一般顯色指數等照明數量和質量指標應符合現行國家標準《建筑照明設計標準》GB 50034 的規定。《建筑照明設計標準》GB 50034-2013 規定了居住建筑、公共建筑、 工業建筑室內功能照明的照明數量和質量。其中公共建筑包括：圖書館、辦公、 商店、觀演、旅館、醫療、教育、博覽、會展、交通、金融、體育等建筑，如表 5.3.1~5.3.12 所示。在進行評價時，照明產品的顏色參數應符合標準對于光源顏色的規定；現場的照度、照度均勻度、顯色指數、眩光等指標應符合標準第5章的規定。以辦公建筑為例，標準規定了該類型建筑的各個指標，如表5.3.2所示， 表中照度標準值、UO、Ra為下限值，而UGR為上限值。標準修訂后，各項指標的評價應按照最新版標準執行。

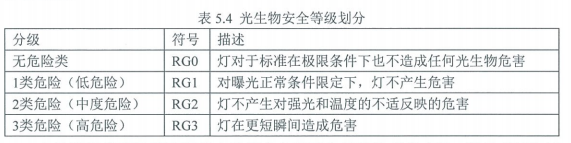

第2款主要是照明產品光生物安全。《燈和燈系統的光生物安全性》GB/T 20145-2006 根據光輻射對人的光生物損傷將燈具分為四類，如下表所示。對于照明產品的光生物安全性的評價應在實驗室條件下進行，具體以產品檢測報告作為評價依據。

人員長期停留場所的照明應選擇安全組別為無危險類的產品。詳見《燈和燈系統的光生物安全性》GB/T 20145-2006 規定：

6.1.1 無危險類

無危險類的科學基礎是燈對于本標準在極限條件下也不造成任何光生物危害，滿足此要求的燈應是這樣的：

●在8小時（30000s）曝幅中不造成光化學紫外危害（Es）,并且

●在1000s （約16min）內不造成近紫外危害（Euva）,并且

●在10000s （約2.8h）內不造成對視網膜藍光危害（Lb）,并且

●在10s內不造成對視網膜熱危害（Lr）,并且

●在1000s內不造成對眼睛的紅外輻射危害(Eir)。

這樣的燈屬于無危險類。

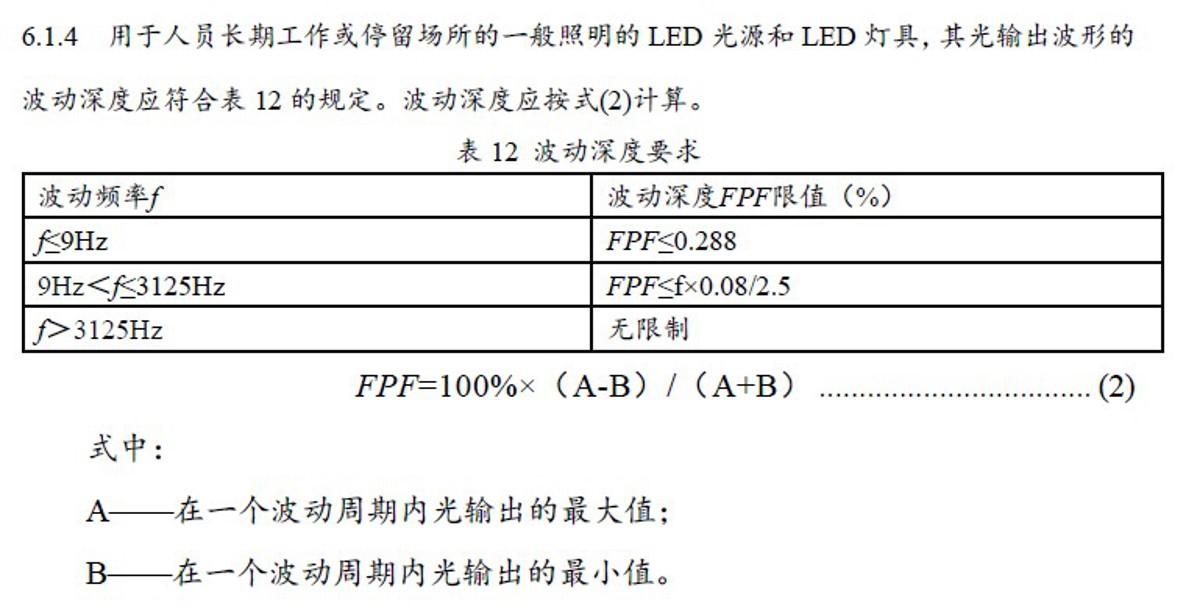

第3款主要是照明頻閃。照明頻閃的評價以產品實驗室評價為主，具體需提 供照明產品的頻閃測試報告。照明頻閃的限值執行《LED室內照明應用技術要 求》GB/T 31831-2015 規定：

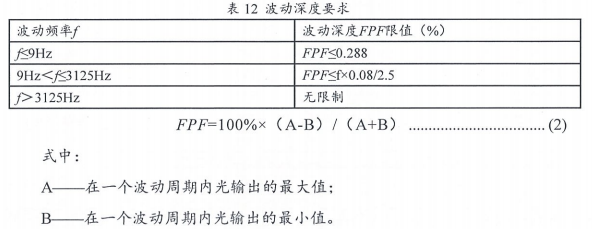

6.1.4 用于人員長期工作或停留場所的一般照明的LED光源和LED燈具，其光輸出波 形的波動深度應符合表12的規定。波動深度應按式(2)計算。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。

預評價查閱建筑照明設計文件、照明計算書；

評價査閱預評價方式涉及的竣工文件，還查閱照明計算書、現場檢測報告、 產品說明書及產品檢測報告(包括燈具光度、色度、光生物安全及頻閃等指標)。

【條文解讀】

該條文在14版8.1.3條基礎上發展而來。

新增以下內容：照明產品光生物安全、照明頻閃

技術要點：第1款

評價內容：各類民用建筑中的室內照度、眩光值、一般顯色指數等照明數量和質量指標應滿足現行國家標準《建筑照明設計標準》GB 50034的有關規定。

其中，公共建筑常用房間或場所的不舒適眩光應采用統一眩光值(UGR) 評價，按《建筑照明設計標準》GB 50034-2013 附錄A計算；

體育場館的不舒適眩光應采用眩光值（GR）評價，按《建筑照明設計標 準》GB 50034-2013 附錄B計算。

技術要點：第2款

燈具分類：《燈和燈系統的光生物安全性》GB/T 20145-2006根據光輻射對人的光生物損傷將燈具分為四類。

技術要點：第3款

照明頻閃的限值執行標準：《LED室內照明應用技術要求》GB/T 31831-2015 6.1.4。

建議提交材料及技術要求：

相關技術及產品：符合光生物安全評價的燈具 符合照明頻閃評價的LED燈

【相關標準】

【施工圖審查】

電氣工程專業：

1查閱各主要功能用房照度值、眩光值、顯色性，詳見GB 50034-2013第5.3章、第5.4章、第5.5章相關條文。

2查閱設計說明人員長期停留的場所的照明燈具有否選擇安全組別為無危險類的產品，如已說明的視為滿足。

3查閱設計說明，LED照明產品應滿足《LED室內照明應用技術要求》GB/T31831的規定。

4查閱有，否一氧化碳濃度監測裝置及其聯動控制系統圖，框圖深度，視為滿足。

審查材料：1. 電氣設計說明 2. 照明燈具圖例 3. 照明計算書

審查要點：

1. 電氣設計說明：照明計算表中室內照度值、眩光值，顯色指數應滿足足現行《建筑照明設計標準》GB 50034的相關規定。

2. 電氣設計說明：明確照明燈具的選型應滿足《燈和燈系統的光生物安全性》GB/T 20145，選擇安全組別為無危險類產品；明確LED照明產品應滿足《LED室內照明應用技術要求》GB/T 31831的規定。

3. 照明計算書中照明燈具安裝功率應與圖例及照明平面圖保持一致。

4. 執行規范：《建筑照明設計標準》GB 50034、《燈和燈系統的光生物安全性》GB/T 20145、《LED室內照明應用技術要求》 GB/T 31831。
