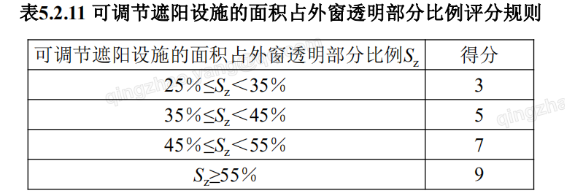

5.2.11 設置可調節遮陽設施，改善室內熱舒適，評價總分值為9分，根據可調節遮陽設施的面積占外窗透明部分的比例按表5.2.11的規則評分

本條所述的可調節遮陽設施包括活動外遮陽設施（含電致變色玻璃）、中置可調遮陽設施（中空玻璃夾層可調內遮陽）、固定外遮陽（含建筑自遮陽）加內部高反射率（全波段太陽輻射反射率大于0.50）可調節遮陽設施、可調內遮陽設施等。

《公共建筑節能設計標準》GB 50189-2015規定：

3.2.5 夏熱冬暖、夏熱冬冷、溫和地區的建筑各朝向外窗（包括透光幕墻）均應采取遮陽措施；寒冷地區的建筑宜采取遮陽措施。當設置外遮陽時應符合下類規定：

1.東西向宜設置活動外遮陽，南向宜設置水平外遮陽；

《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26-2018 規定：

4.2.4 寒冷B區建筑的南向外窗（包括陽臺的透明部分）宜設置水平遮陽。東、西向的外窗宜設置活動遮陽。

《夏熱冬冷地區居住建筑節能設計標準》JGJ 134-2010 規定：

4.0.7東偏北30°至東偏南60°、西偏北30°至西偏南60°范圍內的外窗應設置擋板式遮陽或可以遮住窗戶正面的活動外遮陽，南向的外窗宜設置水平遮陽或可以遮住窗戶正面的活動外遮陽。各朝向的窗戶，當設置了可以完全遮住正面的活動外遮陽時，應認為滿足本標準表4.0.5-2對外窗的要求。

《夏熱冬暖地區居住建筑節能設計標準》JGJ 75-2012 規定：

4.0.10居住建筑的東、西外窗必須采取建筑外遮陽措施，建筑外遮陽系數SD不應大于0.8o

《溫和地區居住建筑節能設計標準》JGJ 475-2019 規定：

本條提出了依據各類遮陽方式修正系數不同來進行評價的計算方法。遮陽設施的面積占外窗透明部分比例Sz按下式計算：

注意：對于按照大暑日9： 00-17： 00之間整點時刻沒有陽光直射的透明圍護結構，不計入計算。

本條適用于各類民用建筑的預評價、評價。嚴寒地區、全年空調度日數 （CDD26）值小于10°C-d的寒冷及溫和地區的建筑，本條可直接得分。

預評價查閱建筑專業設計說明、門窗表、立面圖，遮陽裝置圖紙（遮陽系統詳細的控制安裝節點圖、遮陽系統的平、立面圖）等設計文件，遮陽產品說明書，可調節遮陽設施的面積占外窗透明部分比例計算書（應包含可調節遮陽形式說明、控制措施、可調遮陽覆蓋率計算過程及結論，并且應對建筑透明圍護結構總面積，有太陽直射部分的面積、以及釆取可調節遮陽措施的面積進行分項統計）。

評價查閱預評價方式涉及的竣工文件，還查閱遮陽裝置產品說明書、招標文件、采購合同，可調節遮陽設施的面積占外窗透明部分比例計算書。

【條文解讀】

該條文在14年版第8.2.8條基礎上發展而來。新變化：住宅與公建按統一標準計分。

技術要點：

可調節遮陽設施包括：

1、活動外遮陽設施（含電致變色玻璃）

2、中置可調遮陽設施（中空玻璃夾層可調內遮陽）

3、固定外遮陽（含建筑自遮陽）加內部高反射率（全波段太陽輻射反射率大于 0.50）可調節遮陽設施

4、可調內遮陽設施等

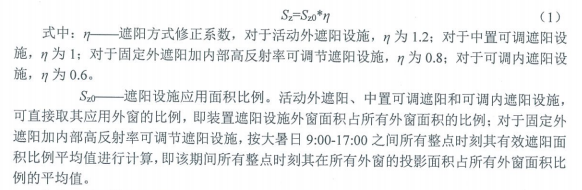

遮陽設施的面積占外窗透明部分比例Sz計算：Sz=Sz0*η

式中：η——遮陽方式修正系數

Sz0——遮陽設施應用面積比

η取值：

遮陽方式	η值
活動外遮陽設施	1.2
中置可調遮陽設施	1
固定外遮陽加內部高反射率可調節遮陽設施	0.8
可調內遮陽設施	0.6

Sz0取值：

活動外遮陽、中置可調遮陽和可調內遮陽設施，可直接取其應用外窗的比例，即裝置遮陽設施外窗面積占所有外窗面積的比例；

對于固定外遮陽加內部高反射率可調節遮陽設施，按大暑日9:00-17:00之間所有整點時刻其有效遮陽面積比例平均值進行計算，即該期間所有整點時刻其在所有外窗的投影面積占所有外窗面積比例的平均值。

注意：對于按照大暑日9：00-17：00之間整點時刻沒有陽光直射的透明圍護結構，不計入計算。

條文評價：

直接得分情況：嚴寒地區、全年空調度日數（CDD26）值小于10℃·d的寒冷及溫和地區的建筑。

建議提交材料及技術要求

專業分類	材料名稱	技術要求	評價階段	建筑類型
建筑設計	建筑設計說明	應包含可調節遮陽設施的型、位置及朝向說明	預評價/評價	居建/公建
建筑設計	建筑立面圖	應體現可調節遮陽設施的類型、位置及朝向	預評價/評價	居建/公建
其他材料	遮陽裝置圖紙	應體現可調節遮陽設施的類型	預評價/評價	居建/公建
	遮陽產品說明書	應體現可調節遮陽設施的類型、最大遮陽面積	預評價/評價	居建/公建
	可調節遮陽設施的面積占外窗透明部分比例計算書	應包含可調節遮陽形式說明、控制措施、可調節遮陽覆蓋率計算過程及結論，并且應對建筑透明圍護結構總面積，有太陽直射部分的面積、以及采取可調節遮陽措施的面積進行分項統計	預評價/評價	居建/公建
	門窗表	應體現門窗的類型及尺寸	預評價/評價	居建/公建
	招標文件		預評價/評價	居建/公建
	采購合同		運行評價	居建/公建

【相關標準】

5.2.11條

空調度日數CDD26查詢（附錄A）

JGJ 26-2010 嚴寒和寒冷地區居住建筑節能設計標準

7328KB

【得分策略】

嚴寒地區、全年空調度日數CCD26值小于10℃·d的寒冷地區及溫和地區直接得分。除去這些地區外，由于增量成本大，建議：一二星不做要求，三星最少得3分。
