外墻/屋頂概念理解

外墻一般位于建筑的側面和端部，通常是垂直或接近垂直的立面，它們環繞整個建筑，從地基一直延伸到屋頂邊緣或檐口；

屋頂則位于建筑的最頂部，是覆蓋整個建筑上方的部分，它通常是水平或傾斜的，形成一個遮蔽結構來保護建筑內部。

這是我們對外墻和屋頂的常規理解，但最近小編遇到很多客戶對此表示了疑問——怎么我的屋頂被判定到外墻里了/怎么我的外墻被判定到屋頂里了？

北京公建2024外墻/屋頂角度判定

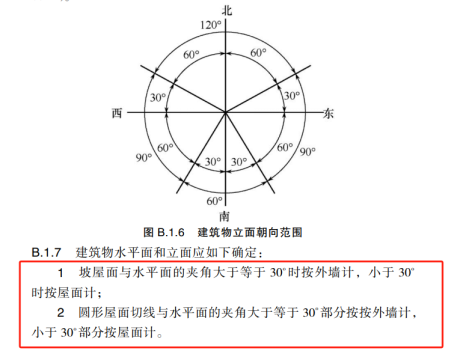

這就涉及到了外墻/屋頂的判定原理了，我們以北京地區的公共建筑為例，在《北京市公共建筑節能設計標準》DB11／T 687-2024（以下簡稱北京公建2024）的附錄B.1.7中有提到按照30°進行判定。

北京公建2024和2015角度判定的區別

這里還衍生出來一個問題——“我想看看北京的新舊標準在檢查項上有什么變化，但同一個模型切換標準后怎么外墻屋頂的判定出問題了？”。

注意：此處的新標準指的是《北京市公共建筑節能設計標準》DB11／T 687-2024（以下簡稱北京公建2024），舊標準指的是《北京市公共建筑節能設計標準》DB11／687-2015（以下簡稱北京公建2015）。

這個問題的重點就在于新舊標準的外墻/屋頂判定角度不一樣。做北京項目的小伙伴注意了，這個判定角度修改了的哦，北京公建2024標準中是按照30°判定但在北京公建2015標準中可是按照45°判定的。

鑒于上邊截圖過北京公建2024的條文，這里就只截圖北京公建2015的條文，在附錄A.1.8條中有明確說明哦。

簡單公建例子

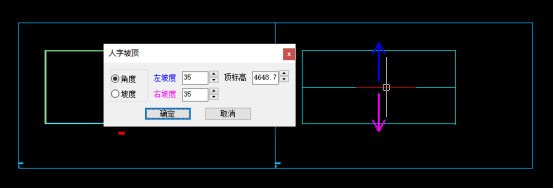

我們以一個簡單公建模型為例，它有一個人字坡屋頂，其左右坡度都是35°。

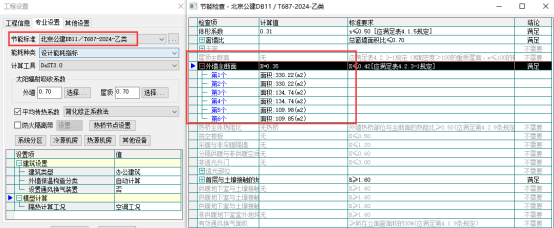

在北京公建2024中，這個人字坡屋頂會因為角度判定而按照外墻進行判定。

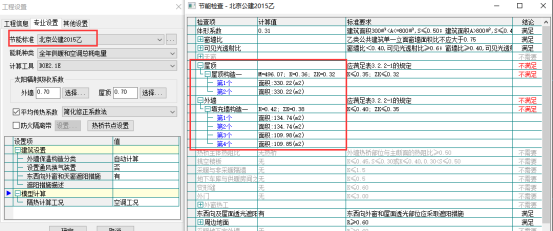

但在北京公建2015中，這個人字坡屋頂會按照屋頂判定。所以說，大家在疑問外墻/屋頂判定時不妨先考慮它的角度，會對模型理解有很大的幫助。

關于外墻/屋頂角度判定的內容就是這些，怎么樣有沒有解決掉一些疑問？歡迎大家到軟件中去多多操作驗證哦。

（PS.其他地區如果沒有標準對外墻/屋頂判定角度重新做了說明，還是會按原45°判定哦~）
