華東醫院2號樓房屋東西向總長度為57m，南北向寬度為23.7m，房屋總高89.1米，地下一層，地上23層，含8-9、20-21技術層。本次施工內容：2號樓3層、8層手術室局部裝修；電梯間、樓梯間、4-7、9-21層全裝修。本次主要地下室新增墻上開洞，地下室冷凍機房改為變電所，局部樓板拆除，改為新增樓梯，樓梯處局部新增剪力墻。配電間原開洞封閉，新增120厚現澆混凝土樓板。在4-7層和9-21層新增設備平臺。在屋頂水箱處新增混凝土立柱，水箱荷載通過小柱傳遞至原框架柱部位；其余新增設備處增加設備基礎。對主體結構沒有調整，不改變結構體系及結構構件，功能及使用荷載增加量5%。本次裝修的目標是原有結構的安全度和抗震性能不降低。對3層、8層手術室局部裝修；電梯間、樓梯間、4-7、9-21層全裝修。通過設備更新及室內裝飾裝修等，延長建筑的使用壽命，并與新的設備有機結合，提高建筑的舒適性。共計裝修面積19735.8平方米。

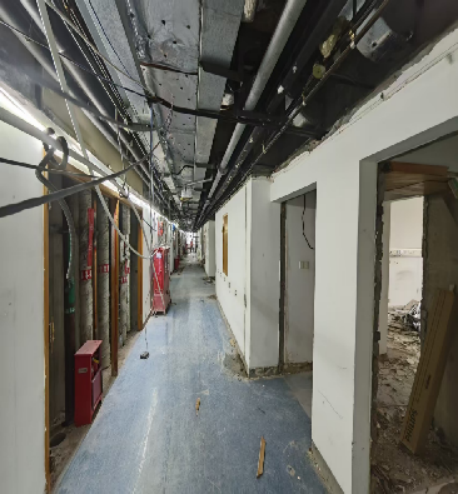

改造前照片

改造后照片

華東醫院2號樓自建成投入使用以來服役超過30年，許多設施及管道設備已無法維持正常使用。需對其進行全面的裝修及改造，以滿足大樓整體消防、節能、結構安全等方面的要求。通過這次大修，使得就醫環境更加現代化、舒適，提高患者及家屬的滿意度，提高醫院的整體形象。

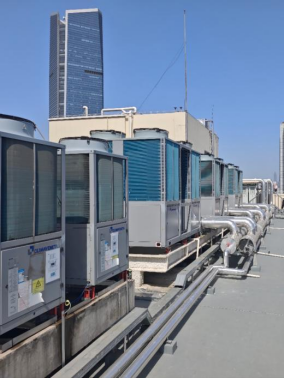

高能效冷熱源機組及末端調節

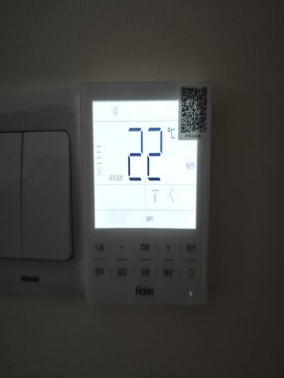

本項目采用性能系數為一級能效的冷熱源機組，并配備或完善末端調節設備。根據病房、區域的功能和所采用的系統形式，合理設置可現場獨立調節的熱環境調節裝置。

室內空氣凈化

高效用水器具

節能變壓器

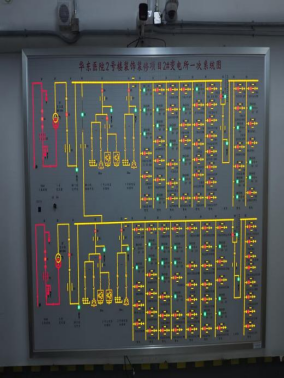

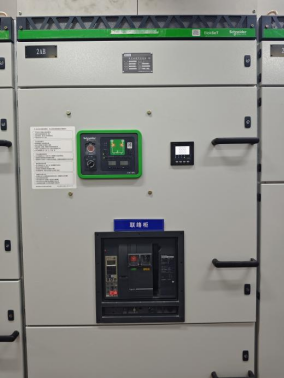

據用電負荷的分布及變電所設與負荷中心的原則，利用地下室原有冷凍機房改建為新增10KV分變電所。新增10KV分變電所內安裝兩臺2000KVA變壓器，總安裝容量4000KVA。變壓器選用高性能、低損耗、低噪聲的SCBH17型節能干式變壓器，D.yn11接線組別，能效等級為一級。

機電系統智能群控

2號樓樓宇設備自控（BA）系統包括監視和控制大樓新風機組和送排風機組，調控溫濕度，優化控制質量；給排水系統，監控水池水位、管道水壓，對生活水泵進行監控。樓宇設備自控系統送信號至醫院綜合管理平臺，可有醫院綜合管理平臺統一管理。

2號樓樓宇設備自控（BA）系統操作界面

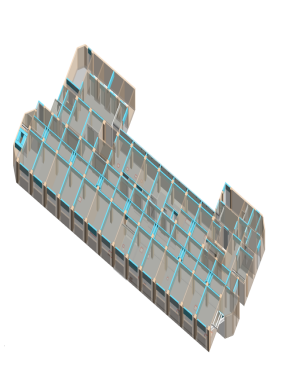

建筑信息模型

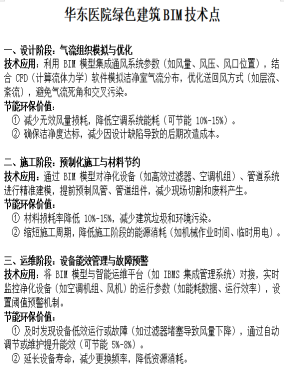

改造過程中采用BIM技術，在機電安裝設計階段中，利用BIM參利用相關技術，優化設計方案，為后續吊頂內管道施工創造有利條件。

老年人照料設施建筑綠色低碳更新

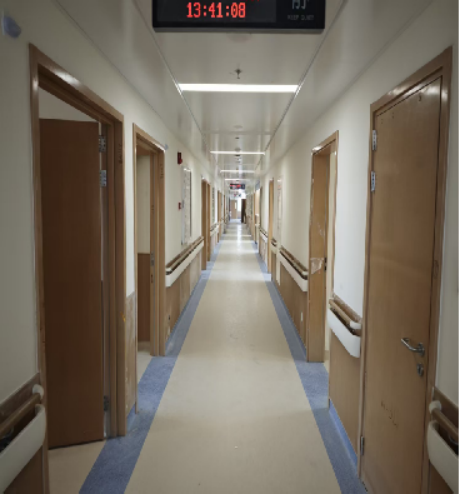

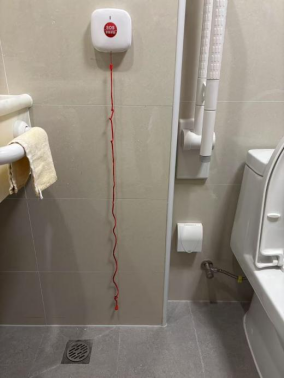

本工程為醫院病房綜合樓，由于病人大部分為老年人，因此在病房設計上考慮適老化，無障礙設施的提升。改造后，建筑內部病人到達處均設置無障礙扶手及適老化服務臺等相關設施。公共走廊及病房內設置無障礙扶手。病房衛生間內臺盆、馬桶、淋浴均設置無障礙扶手、低位呼叫裝置。病房衛生間采用平移門，淋浴間采用無擋檻，方便輪椅進出及針對性護理。以人為本的設計理念貫穿這個設計過程。

實施效果和效益
