浙江大學建筑設計研究院紫金院區

浙江大學建筑設計研究院紫金院區B1樓（以下簡稱B1樓）位于杭州紫金眾創小鎮之中，該小鎮由杭州市西湖區人民政府與浙江大學聯合共建。其中B1樓是多層辦公建筑，獲國家AAA級裝配式建筑、運營三星級綠色建筑標識，是住建部裝配式建筑科技示范項目、浙江省建筑工業化示范項目。在該項目中，技術、藝術、自然的平衡成為設計的關鍵。在理性的建造中，不被技術裹挾，強調“工業化也有詩意”，打破了大眾對一般裝配式建筑粗糙、簡陋和冰冷的刻板印象。

本案例通過系統化研究與示范工程，驗證了綠色超高裝配率建筑“設計-建造-運維”一體化技術的可行性與高效性。實施中，將綠色理念貫穿建造全要素、全過程與全系統，依托全專業一體化技術策劃、全過程數字化智慧建造及建筑師主導的全流程項目管理，以低影響開發理念打造以人為本的健康建筑。同時融合多能互補利用、海綿城市設計及“大同理念”無障礙設計等前沿理念，成為裝配式與綠色建筑雙示范項目，樹立綠色居住消費典型案例，打造高品質的建造好房子的“浙江樣本”。

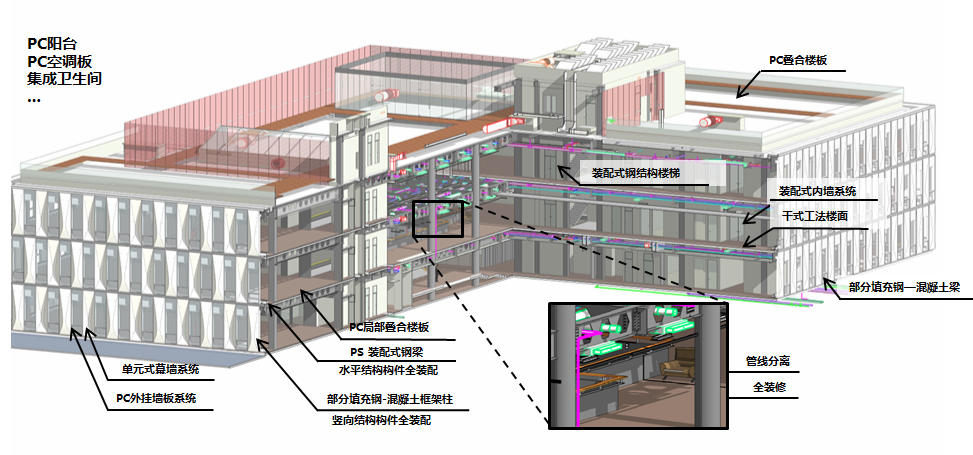

1. 研發了高效集成裝配式建筑體系，推動裝配式建筑技術整體發展

（1）研制的全預制部分包覆鋼-混凝土組合框架（PEC）結構體系。通過新體系設計、有限元分析、數值模擬等方式，揭示了該體系在地震、荷載、抗火等多場景作用下體系力學機理、破壞模式，提出了體系整體設計方法與抗震構造措施；樓板采用新型的全預制標準化樓板；

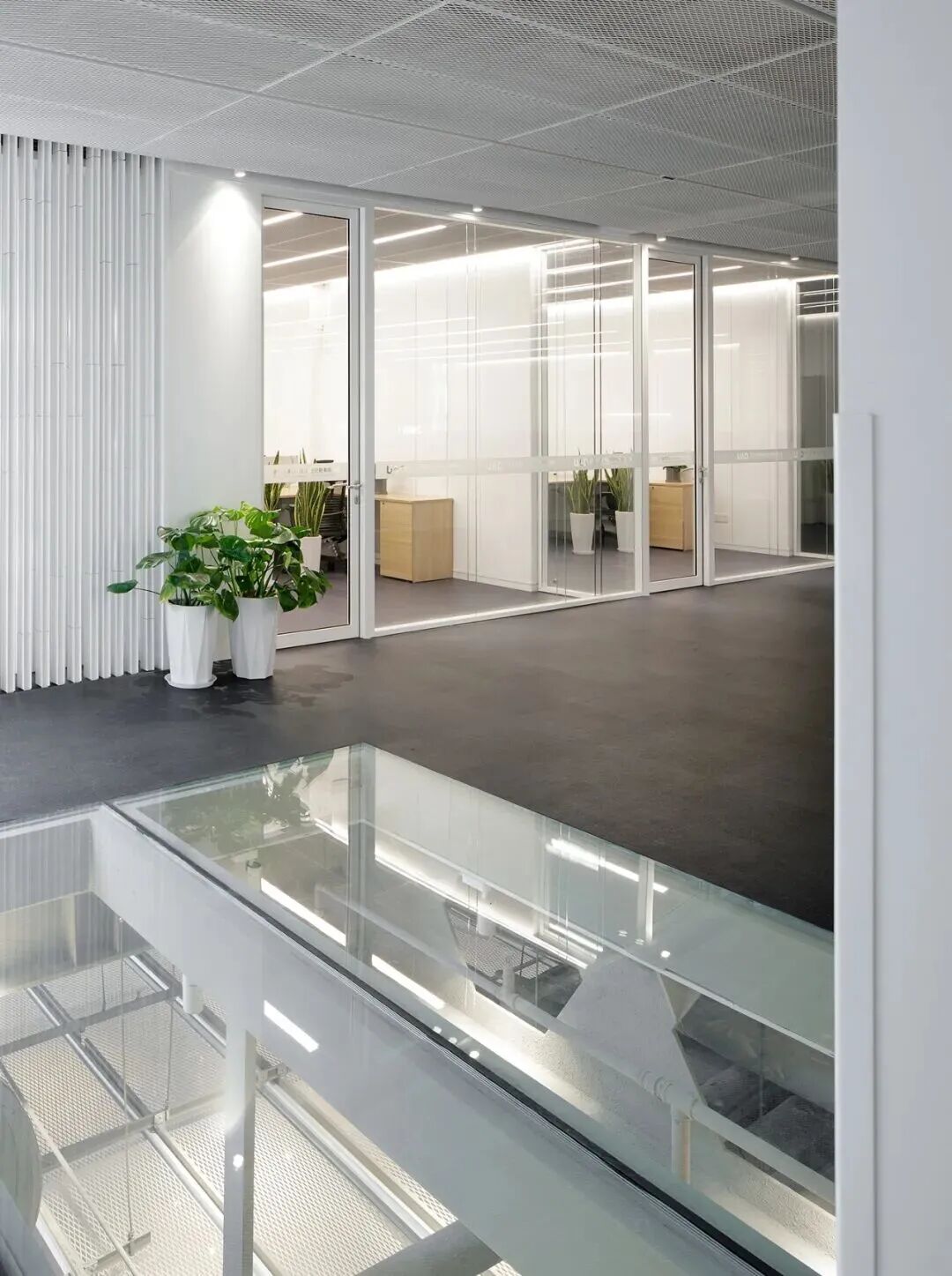

（2）圍護墻采用自研的UHPC外掛墻板系統+單元式幕墻系統，滿足外墻保溫、隔熱、裝飾一體化；內隔墻采用裝配式內墻系統，采用ALC條板集合成品玻璃隔斷，去除抹灰粉刷層，滿足內墻與管線、裝飾一體化；

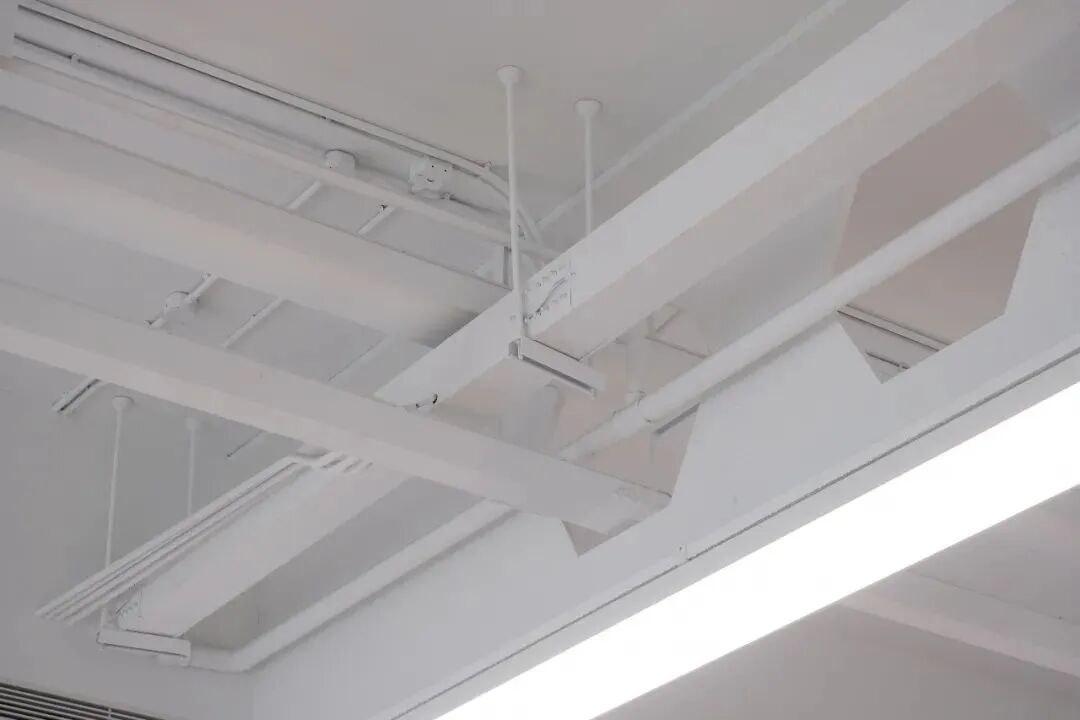

（3）率先提出并全部實施裝配化裝修；全部采用干式工法樓地面；研發并應用非住宅集成衛生間技術；研發標準化設備管線槽，集成所有設備管線，實現管線與主體結構和墻體完全分離。

2.創新性提出綠色建筑設計新方法，提升建筑整體性能

通過對綠色建筑室外空間環境、建筑能耗、室內空間環境等多場景性能分析，提出了以經濟為目標的綠色建筑設計與優化分析方法，并通過對建筑物理分析，開發了邊緣計算驅動建筑環境提升技術，用于綠色建筑設計。

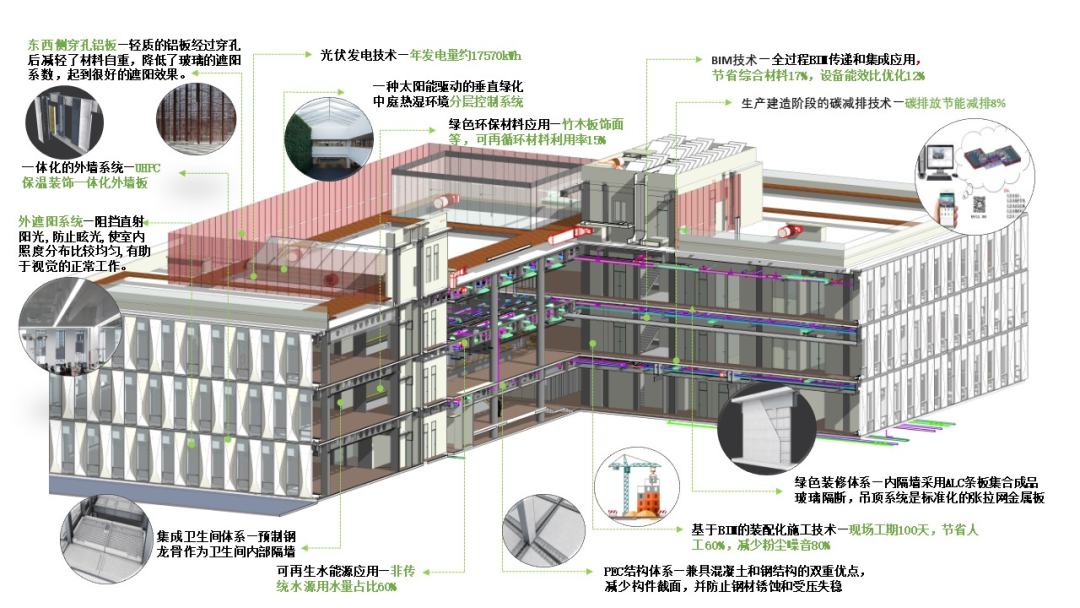

項目B1樓取得綠色建筑設計評價三星級標識（2019版）和運營三星標識，關鍵技術包括：

（1）保溫節能與裝飾一體化外墻系統搭配外遮陽系統，降低建筑冷熱能耗；

（2）太陽能驅動的垂直綠化中庭熱濕環境分層控制系統，自然調節室內溫度，提升舒適度；

（3）可再生水技術應用，雨水回收用于綠化灌溉等，非傳統水源用量占比達60%；

（4）推行土建與裝修一體化施工，采用工業化綠色裝修技術，選用環保材料，減少室內污染；

（5）一體化設計可再生能源，屋頂光伏發電系統裝機14.85KW，補充建筑公共區域用電。

3.開發了多場景交互的綠色建造管理技術，推動綠色建筑管理創新

項目以BIM模型為核心，構建全體系信息化協同體系，實現全生命周期智能管理：

（1）全過程BIM應用：采用BIM正向設計技術，建筑、結構、設備、室內等全專業基于同一模型協同工作，通過碰撞檢測提前解決設計矛盾，設計效率提升20%。設計完成后，深化模型形成生產級BIM指導工廠預制，補充生產信息生成施工級BIM指導現場施工，竣工后完善為運維級BIM，開發運維平臺支撐建筑運維與拆改。

（2）參數化設計：通過參數化設計優化建筑幾何形態、結構性能與材料屬性，結合BIM實現“設計-施工”全流程數字化管理。兩側外立面將絲綢肌理轉化為UHPC構件參數，起伏外墻板錯位拼接形成韻律肌理；中部外立面以參數化控制鋁板穿孔，模擬竹林肌理，調節室內光線，營造“光影斑駁”的空間意境。

（3）智能機器人加工：將參數化設計數據編程輸入智能機器人，實現標準化鋁板個性化加工，呈現竹林效果；預制構件（如鋼結構組件）通過機器人切割、焊接，實現自動化生產，構件尺寸誤差控制在±2mm內，焊縫合格率100%，保障裝配精度。

（4）信息化管理平臺：依托“之云物聯”平臺，關聯裝配式構件與3D模型，整合項目管理、供應鏈管理、施工監控等信息。實時監控施工進度、構件運輸狀態與現場粉塵、噪音數據，實現建筑全生命周期信息化管控，提升管理精細化水平。

創新點1：技藝平衡實現工業化建筑詩意建造

（1）工業化與詩意平衡：打破裝配式建筑“千篇一律”局限，由建筑師主導全系統整合，全專業參與一體化設計，通過外立面肌理營造、中庭綠化布局與無障礙空間設計，打造富有人文情懷的活動場所。

（2）高品質與人本平衡：以大跨度PEC結構實現無柱靈活空間，優化窗洞保證自然采光通風，公共區域設置無障礙設施，兼顧工業化高品質空間與人文關懷。

（3）標準化與個性化平衡：基于系統化模數體系，采用標準化部品部件，通過構件組合與加工創新實現個性化表達。如一套模具生產正反兩種UHPC墻板，錯位拼接形成韻律外立面；標準化鋁板經機器人二次加工，構造竹林肌理。

創新點2：全體系集成實現超高裝配率

項目以總建筑師負責制為核心，推行建筑、結構、設備等全專業一體化集成設計，采用全裝配PEC結構體系、圍護墻-主體結構一體化、裝配式內隔墻等技術，突破“零星預制”模式，實現整體結構全裝配。通過一體化技術、經濟與實施策劃，減少現場濕作業，控制粉塵與垃圾排放，節水節電的同時，保障項目高質量完成。

創新點3：全生命周期節能降碳技術實現綠色化發展

將綠色理念貫穿建筑全生命周期，倡導“綠色設計-生產-運輸-施工-運維-拆改”全流程管控，節能降碳成效顯著：碳排放減少8%、綜合材料節省17%、非傳統水源占比60%、設備能效優化12%、可循環材料利用率15%，粉塵噪音降低80%；同時縮短工期300天、減少人工60%，兼顧環保效益與建設效率。

創新點4：全面應用數字化技術實現智能建造

構建“設計-生產-施工-預制-管理”五位一體智能建造體系，以BIM技術打通全流程數據鏈路：設計模型逐級傳遞至生產、施工、運維階段，保障數據流連續可靠；借助信息化平臺實現各參與方協同，設計階段按智能建造要求優化構件，施工階段以機器人提升品質，竣工后依托數據建立智能運維平臺，實現全生命周期數字化管理。
