第二步是賦予房間功能，房間的功能是根據每一個房間的要求進行設定的，比如說樓梯間，空房間等需不需要采暖，設定好這些后軟件會根據這些設定的信息，提取模型中的數據來完成。如圖10，軟件會自動區分工采暖與非采暖之間的隔墻。

                                                                                             圖10

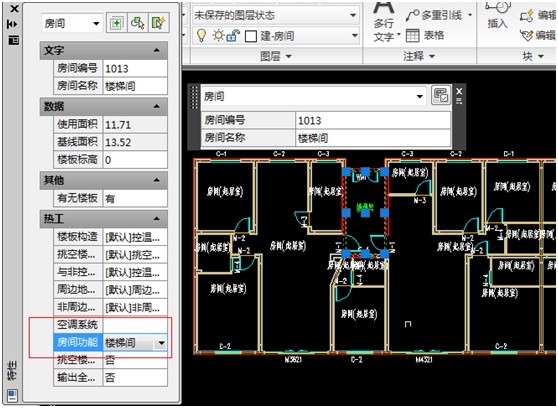

是如何設置的呢？可以通“特性表”進行修改調整，或按“ctrl 1”鍵，打開特性表如圖11，選中需要修改的房間，在“熱工”下面有個房間功能，通過下拉菜單選擇樓梯間。

                                                                                            圖11

當然也有很多房間不需要采暖，就需要通過上述的方法進行設置，只要設置成“空房間”就可以了，如圖12所示，這樣軟件就默認它為不采暖的房間。

圖12

如果你是河北的項目，同時還要考慮分戶墻、山墻等信息，如圖13不同的地區要求的不一樣，北京地區的新標準還要考慮活動遮陽等信息。

 圖13

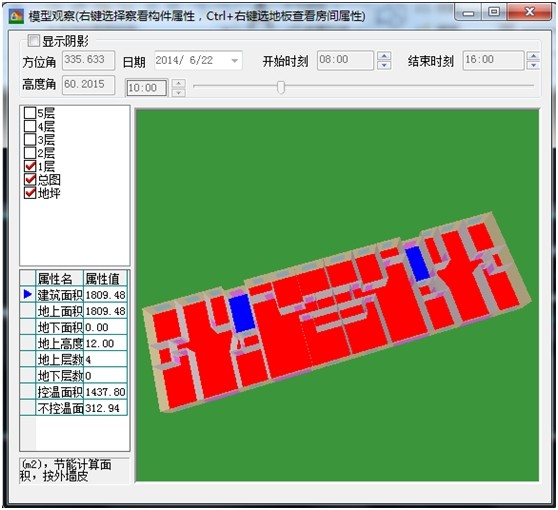

房間功能設置好了以后我們看看設置的效果吧！如圖14，可以看藍色是不采暖的房間，紅色為采暖的房間。

圖14

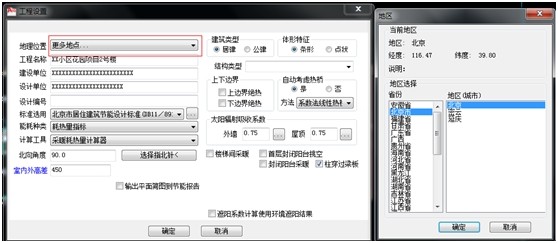

第三步就是f進行工程設置了。如圖15所示，這里邊學問大了，【地理位置】選項你項目的位置，可以通過“更多”選項找到你項目的所在位置，這里也能說明它是一個全國版本的軟件，你選擇位置的同時，當?shù)氐墓?jié)能規范標準就從軟件標準庫調出來了。

圖15

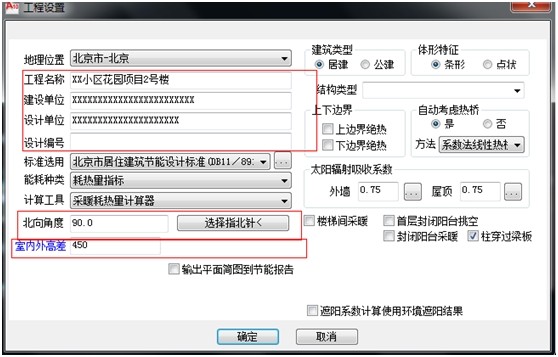

【工程名稱】、【建設單位】、【設計單位】、【設計編號】按實際項目去填就OK了。【標準選用】選擇相應的標準，當?shù)氐淖钚聵藴室彩亲钚碌模@也是它明顯區別于同類軟件的地方。

【指北針】選擇圖中的指北針，這關系到你建筑的方向，如果沒有指北針那就按設計說明中北向角度進行設置。

             【室內外高差】按實際的室內外高差值填寫就可以了。

圖16

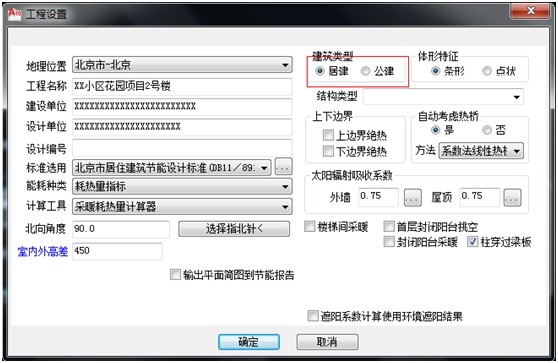

【建筑類型】這個也很重要，居建還<公建，選擇后會對應居建或公建標準,同時也是對你所做的項目是公建還是居建做個肯定。

圖17

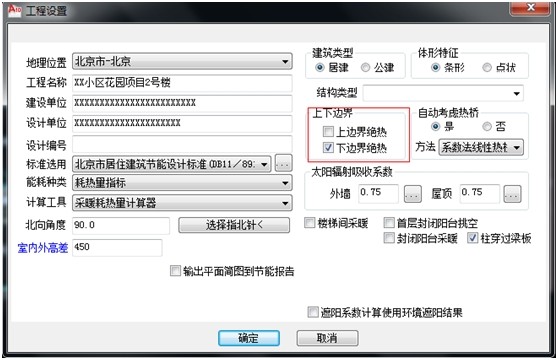

【上下邊界】這里主要的功能是要考慮下面是底商，上面是住宅這樣的混合型建筑，所以需要設置“下邊界絕熱”，通常是用下邊界絕熱就可以了，因為軟件會自動生成樓板，同時也要選對應的規范標準。如圖18

圖18

【樓梯間采暖】、【首層封閉陽臺挑空】、【封閉陽臺采暖】【輸出平面簡圖到節能報告】、【遮陽系數計算使用環境遮陽結果】，是根據你的實際工程是否有這些需要、和需要輸出的選項進行勾選。

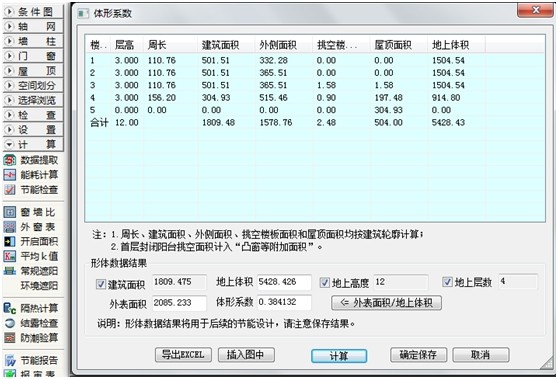

第四步進行熱工設置，通過【計算】下面“數據提取”選項，如圖19點擊對話框中的“計算”按鈕，軟件會根據f型提取建筑面積、地上體積、地上高度、地上層數、外表面積、自動算出體形系數，同時模型中沒有挑空樓板軟件也會進行判定。往往就這一項手工算的話就需要很長時間。

如圖19

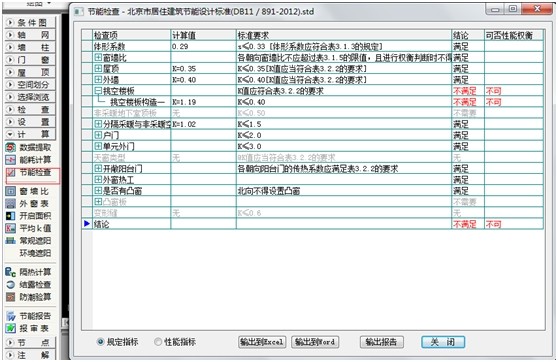

      有了體形系數，我們就可以通過“節能檢查”來檢查模型中的各個選項，是否滿足我們所選的節能規范設計標準，左側 “檢查項”中所羅列的選項是此標準中的檢查項目，比如非采暖地下室頂板、天窗類型、凸窗板、變形縫這幾項是灰色的，就說明模型中t有這幾項的數據。“計算值”是軟件通過計算，算出來的傳熱系數，“標準要求”是規范中給的規定值，“結論”小于規定值就是滿足要求，大于規定值就會出現紅色的不滿足。“可否性能權衡”當規定指標不滿足的時候，可以走綜合權衡，計算整體耗熱量；當然可否性能權衡顯示為“可t的情況。如圖20

圖20

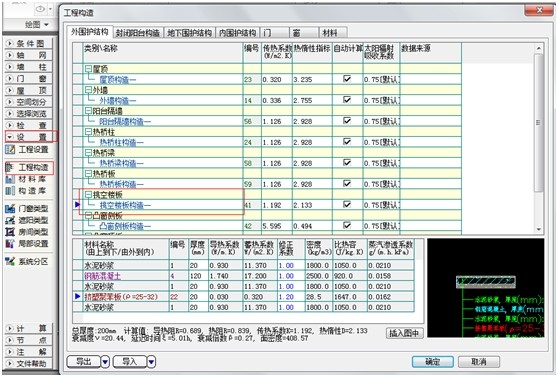

        如上面中提到的挑空樓板不滿足，就需要對建筑的保溫做法進行調整了，打下圖21，打開【設置】下面的工程構造，選擇外圍護結構中的挑空樓板選項，最下面會顯示此項做法，如果你對當?shù)氐谋夭牧系氖褂茫刈龇ê苁旒毜脑挘涂梢灾苯舆M行修改材料的保溫厚度及修正系數。這里說下材料的厚度要根據傳熱系數的值進行調整，過大將不滿足規定值，過小浪費成本，;要略低規定值即可。

圖21

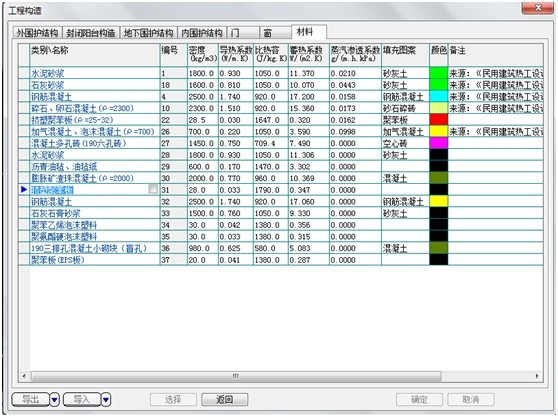

    如果不清楚也沒有關系，可以通過軟件提供的“構造庫”來修改調整，如圖22，軟件提供了全國各個省市最常用的s法，并提供了相對應的材料信息。當然如果你只需要換一種材料，也可以通過點擊材料后面的小方框，調取軟件提供的材料庫，如圖23進行材料的更換，如果是新型材料也可以進行填加，輸入材料的相關參數，圖集中有。

圖22

圖23

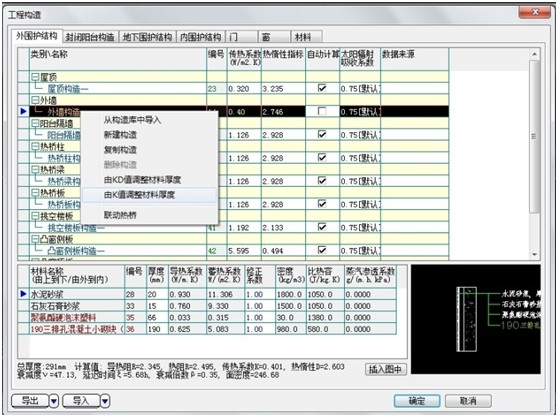

    “工程構造”中自動計算選項打上勾，調整材料厚度和修正系數后，軟件自動計算出K值也是就傳熱系數，同時軟件也可以進行反算，把勾去掉輸iK值，點擊鼠標右鍵“由K值調整材料厚度”的方法自動調整材料厚度。

 圖24

      做這步，維護結構的做法就調整完成了，完成后結果我們來看看圖25吧，這樣的就可以出報告書喲。

圖25

        如果這里面有些項不滿足，但“可否性能權衡”選項顯示“可”，那么我們直接走綜合權衡了，方法是先【計算】下面的“能耗計算”軟件將提取模型中的數據信息，計算整體耗熱量，計算完成后，再次點擊“節能檢查”，選取左下角的“性能指標”當耗熱量指標低于規定值時也斷定它為節能建筑。

圖26

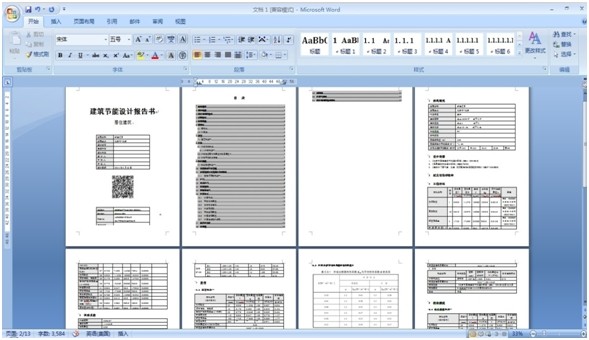

         第五步輸出報告書、審批表，點擊【計算】下面“節能檢查”中的“輸出報告”，這樣軟件就會進行報告的輸出工作，生成建筑節能設計報告書如圖27。

圖27

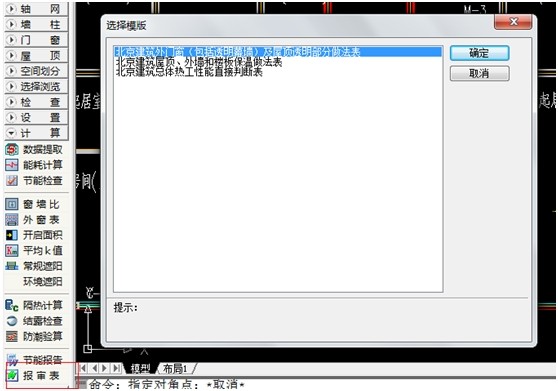

         輸出“報審表”選擇軟件提供的報審表格式，報審表是對應工程地區的，每個地區的報審表格式也不一樣喲，BECS2014軟件這里做的很好，當?shù)氐膱髮彵砀袷交旧隙加辛耍莻€方便。

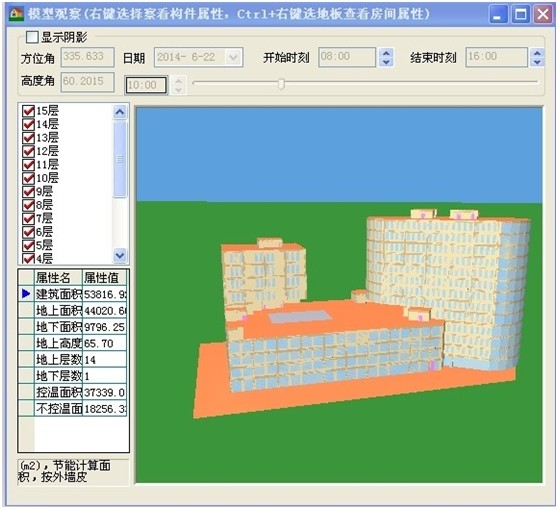

          結論：綜上所述內容，只是斯維爾節能軟件最基本、最簡單的一個操作流程，如果軟件使用熟練了，就可以做一些比較復雜的圖紙，如圖29中這樣比較復雜的模型。以上是我的一些粗淺的認識，有不足的地方還請多多指教、交流、互相學習、共同進步。如你想更深入的了解斯維爾軟件那就加tQQ：11309483，備注：軟件交流。

大功告成！
