綠色建筑設計標識

項 目 名 稱 青島天泰美家專屬服務公寓

從以下六個方面對項目進行總體評價：

(1)節地與室外環境；(2)節能與能源利用；(3)節水與水資源利用；(4)節材與材料資源利用；(5)室內環境質量；(6)運營管理。

一、工程基本情況

1、建筑類型 √住宅

3、申報綠色建筑設計標識等級 √二星級

二、工程概況(工程性質、工程投資、用地面積、建筑面積、結構形式、開發與建設周期、解決的主要技術問題等情況)

1. 項目簡介

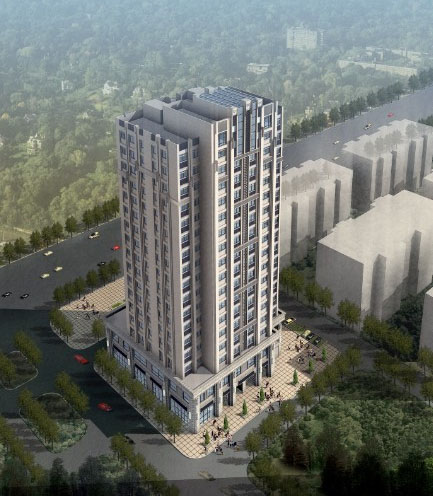

青島天泰美家專屬服務公寓是青島天泰房地產開發股份有限公司開發的公寓式住宅項目。本項目位于青島市市南區，北側緊鄰城市主干道寧夏路，西側為畜牧局辦公樓。本次申報總用地面積1897.8 m2，總建筑面積為10536.24 m2，t要地下二層、地上十七層（一、二層為商業網點，三~七層為住宅），地上建筑面積7381.82 m2，共71戶，主要有4個戶型，建筑面積分別為A戶型81.4m2、B戶型69.84 m2、C戶型54.72 m2、D戶型28.04 m2，地下建筑面積3154.42 m2，為地下車庫、設備用房等。

2.工程概況

 工程性質：本項目工程性質屬于居住建筑；

 工程投資：工程總投資為11000萬元。

 用地面積：用地面積為1897.8平方米；

 建筑面積：總建筑面積為10536.24平方米；

 結構形式：剪力墻結構；

 立項與建設周期：2010.10.22立項，建設周期2011.3.2~2013.8.15

3、解決的主要問題

本項目地處寒冷地區，建筑外墻采用100mm厚膨脹聚苯板進行保溫、屋面采用100mm 厚擠塑聚苯板進行保溫、外窗采用斷橋鋁合金LOW-E中空玻璃窗(6+12A+6)，傳熱系數2.26W/m2.K、戶門采用保溫防盜安全門，傳熱系數2.00W/m2.K。經節能計算，均滿足相關規范要求。

本項目采用太陽能熱水系統，設置于屋頂，屋頂水箱內設輔助電加熱，為住宅部分提供40°C生活用熱水。太陽能熱水系統采用U型真空管太-能集熱器，共布置了15組，每組集熱面積為5.04m2。考慮各月實際產熱水情況太陽能產熱水量為1598m3，蓄熱水量為2484 m3。本項目太陽能產生的熱水量占建筑生活熱水消耗量的64.3%。本項目可再生能源的使用范圍100%住戶，采用太陽能供熱水的住戶比例達到100%，即可再生能源的使用-占建筑總能耗的比例為10%。

本建筑空調系統冷源為6臺風冷模塊式冷熱水熱泵機組為夏天提供冷源，-冷量為65kW，制熱量為68kW，提供7℃/12℃的供回水溫度，一部分直接通入到組合式新風機組中表冷器，用于新風降溫除濕；一部分通入板式換熱器，換成16℃/19℃的供回水溫度，供給毛細管網空調末端。冬季熱源為市政熱源，一部分通入到板式換熱器，換成供水溫度60℃的熱水，供給新風機組中的表冷器，用于新風加熱；一部分通入另一臺板式換熱器，換成31℃/35℃的供回水溫度，供給毛細管網空調末端。

本工程應急照明、消防電梯、消防水泵、消防風機等消防負荷均為一級負荷,普通電梯、生活水泵、公共照明等為一級負荷，其余負荷為三級負荷。照明燈具主要選擇高效節能熒光燈，光源均采用高效節能燈管，配低諧波電子鎮流器，功率因數0.9 以上。公共部位的普通照明燈具（電梯前室除外）均采用聲光控開關控制，戶內燈具均采用翹板開關控制。

小區對雨水進棧厥沾理，用于室外綠化噴灌、道路澆灑以及車庫沖洗，配合節水率大于8%的節水器具，非傳統水源利用率達到0.24%，節水率達到9.49%。

本項目室外地面面積為1157.5m2，透水地面面積為388.7m2（均為綠地面積），總透水地面面積比為33.6%，能有效吸收雨水，降低地表徑流。

三、評價內容簡介

1.節i與室外環境

（選址、用地指標、住區公共服務設施、室外環境（聲、光、熱）、出入口與公共交通、i觀綠化、透水地面、舊建筑利用、地下空間利用等）

 選址：本項目位于青島市市南區，北側緊鄰城市主干道寧夏路，西側為畜牧局辦公樓。

 用地指標：用地面積1897.8平方米，建筑面積10536.24平方米，容積率為3.9，綠地率為20.48%，人均用地指標8.35平方米。

 住區公共嫖襠枋：本地塊周邊公共服務設施成熟，包括教育、社區服務、市政管理、商業等，小區內也設置了多項公共服務設施。同時，小區水、電、氣等配套設施完整。

 室外環境（聲、光、熱）：青島天泰美家專屬服務公寓建筑朝向?yàn)槟掀珫|2度，滿足寒冷地區建筑的朝向要求。

聲：根據交通環境對青島天泰美家專屬服務公寓的影響可知，主要為地塊北側寧夏路。本項目最不利房間3層A戶型北側臥室在關窗狀態下，白天室內噪聲值為40.77dB（A），夜間室內噪聲值為26.17dB（A），滿;標準要求。

 光：本項目日照分析報告由山東同圓設計集團有限公司提供，依據標準為《城市居住區規劃設計規范》。采用計算機日照分析軟件SUNLIGHT進行分析計算，青島天泰美家專屬服務公寓至少有兩個居室滿足大寒日日照的有效時間不少于連續2 小時。

熱：本項目綠地率為20.48%、室外透水地面面積比33.6%，能夠有效緩解城市熱島效應。

 出入口與公共交通：本項目周邊交通設施完善，在步行500米距離范圍內共有4個公交站點、12條公交路線，最近的公交站點步行距離本項目約286米。

 景觀綠化：本項目綠地率為20.48%，景觀植物配植以耐候性強的鄉土植物為主。

 透水地面：本項目室外地面面積為1157.5m2，透水地面面積為388.7m2（全部為綠地面積），總透水地面面積比為33.6%。

 舊建筑利用：本地塊為政府出讓土地，出讓前為閑置空地，場地內無可利用舊建筑。

 地下空間利用：合理開發利用地下空間，地下層為車庫、設備用房，地下建筑面積3154.42m2，建筑占地面積740.3 m2，地下建筑面積與建筑占地面積之比為4.26 ：1。

2.節能與能源利用

（建筑節能設計、高效能設備和系統、節能高效照明、能量回收系統、可再生能源利用等）

建筑節能設計：

 本建筑各部分圍護結構均做了節能設計，本項目所有建筑均滿足山東省工程建設標準《居住建筑節能設計標準》DBJ 14-037-2006 的節能要求。

 本工程外墻墻體采用100mm 厚膨脹聚苯板進行保溫，屋面采用100mm 厚擠塑聚苯板進行保溫。

 對于外窗部分則采用斷橋鋁合金LOW-E中空玻璃窗(6+12A+6)，傳熱系數2.26W/m2.K。

 戶門采用保溫防盜安全門，傳熱系數2.00W/m2.K。

高效能設備和系統：

 本建筑空調系統冷源為6臺風冷模塊式冷熱水5泵機組為夏天提供冷源，風冷熱泵提供過渡季熱源，冬季熱源為市政熱源。風冷模塊式冷熱水熱泵機組制冷量為65KW、制熱量為68KW，制冷COP為3.16、制熱COP為3.43，符合《公共建筑節能設計標準》GB50189-2005的相關要求規定。

節能高效照明：

 本工程應急照明、消防電梯、消防水泵、消防風機等消防負荷均為一級負荷,普通電梯、生活水泵、公共照明等為一級負荷，其余負荷為三級負荷。照明燈具主要選擇高效節能熒光燈，光源均采用高效節能燈管，配低諧波電子鎮流器，2率因數0.9 以上。公共部位的普通照明燈具（電梯前室除外）均采用聲光控開關控制，戶內燈具均采用翹板開關控制。

太陽能熱水：

 本項目采用太陽能熱水系統，設置于屋頂，屋頂水箱內設輔t電加熱，為住宅部分提供40°C生活用熱水。太陽能熱水系統采用U型真空管太陽能集熱器，共布置了15組，每組集熱面積為5.04m2?？紤]各月實際產熱水情況太陽能產熱水量為1598m3，蓄熱水量為2484 m3。本項目太陽能產生的熱水量占建筑生活熱水消耗量的64.3%。本項目可再生能源的使t范圍100%住戶，采用太陽能供熱水的住戶比例達到100%，即可再生能源的使用量占建筑總能耗的比例為10%。

3.節水與水資源利用

（水系統規劃設計、節水措施、非傳統水源利用、綠化節水灌溉、雨水回滲與集蓄利用等情況）

水系統規劃設計：

 建筑給水排水系統的規劃設計要符合《建筑給水排水設計規范》GB 50015 等的規定；

 采用分類計量水表，建筑用水與景觀澆灌、道路沖洗等用水點均設置水表分別計量。

節水措施：

 景觀灌溉采用噴灌的節水灌溉形式；

 采取合適的材料和管道連接方式，有效減少管網漏損。

 衛生潔具均選用符合《節水型生活用水器具》（CJ164-2002）標準的節水型產品，節水率不低于8％。

非傳統水源利用：

 本項目對地塊內道路以及綠化的雨水進行收集，雨水收集面積1157.5m2。

 雨水處理構筑物為地埋式，設置于地塊東南角地下，雨水經收集管網匯流至初期雨水棄流裝置內，在棄流井中設置網罩，將降雨含有的泥沙顆粒漂浮物截留，隨后在大流量雨水提升泵作用下將干凈的雨水提升至雨水蓄水池中儲存，在蓄水池中的雨水通過提升泵進入多介質過濾器中，將雨水中可溶性部分COD與加藥裝置投加的絮凝劑充分混合形成較大可去除的絮體，進入多介質過濾器中去除污染物，有效的降解雨水中的COD、N,P等污染物。其出水最終通過消毒裝置的消毒后，進入清水池以供綠化澆灌、道路澆灑以及車庫沖洗之用。年收集雨水量399.4m3/a，年利用量185.8 m3/a，收集池有效容積為10m3，非傳統水源利用率達到0.24%。

綠化節水灌溉：

 本灌溉系統系統采用輪灌制度，苗圃地主要使用HUNTER的和地埋噴頭PCU-04；噴頭彈伸高度10cm，工作壓力為0.275MPa，射程R=4.1m，全圓噴灑流量Q=0.169m/h，設計布置間距為4.1±0.5m。人工開啟閘閥，使系統進行噴灌。

4.節材與材料資源利用

（建筑結構體系節材設計、預拌混凝土使用、高性能混凝土使用、建筑廢棄物回收利用、可循環材料和可再生利用材料的使用、土建裝修一體化設計施工、再生骨料建材使用等情況）

建筑結構體系節材設計：

 地上建筑采用剪力墻結構體系。

預拌混凝土使用：

 青島市現禁止現場攪拌混凝土，本項目全部采用預拌混凝土。

可再循環材料的使用：

 本項目可再循環材料為鋁合金、木材、石膏等，建筑材料總重量為11984.43t，可再循環材料重量為1240.33t，可再循環材料使用重量占所用建筑材料總重量的10.38%。

5.室內環境質量

（日照、采光、通風、圍護結構保溫隔熱設計、室溫控制、可調節外遮陽、通風換氣裝置等情況）

日照

 本項目日照分析報告由山東同圓設計集團有限公司提供，依據標準為《城市居住區規劃設計規范》。采用計算機日照分析軟件SUNLIGHT進行分析計算，青島天泰美家專屬服務公寓至少有兩個居室滿足大寒日日照的有效時間不少于連續2 小時。

采光

 建筑前后間距均大于規范要求的18m；

 本項目主要功能房間（臥室、起居室、書房）的窗地比大于對側窗的IV級采光等級要求。約有70.51%主要功能空間的最小采光系數達到《建筑采光設計標準》GB 50033-2001 的規定。

通風

 本項目主要功能房間的通風開口面積占地板面積比大于寒冷地區5%的要求；

圍護結構保溫隔熱設計：

 本項目外墻采用100mm 厚膨脹聚苯板保溫、屋面采用100mm 厚擠塑聚苯板保溫、外窗采用斷橋鋁合金LOW-E中空玻璃窗（6+12A+6），傳熱系數2.26W/m2.K。經過計算熱橋、外窗、屋面、架空樓板部分內表面溫度分別為：臥室、餐廳、起居室等室內熱橋部位內表面溫度16.9℃、外窗部位內表面溫度11.4℃、屋面部位內表面溫度16.9℃，架空樓板部位內表面最高溫度16.7℃，按笥諑兜鬮露10.13℃；廚房、衛生間等室內熱橋部位內表面溫度15℃、外窗部位內表面溫度9.9℃、屋面部位內表面溫度15℃、架空樓板部分內表面溫度14.8℃，均大于露點溫度8.26℃。

 本項目通過計算屋頂和外墻冷凝計算截面內側蒸汽滲透阻，均大于所需蒸汽滲透阻，實際冷凝計算截面內側的蒸汽滲透阻為16618.3（m2.h.Pa/g），大于冷凝計算界面內側所需的蒸汽滲透阻8586.9（m2.h.Pa/g），因此滿足《民用建筑熱工給設計規范》（GB50176-93）的規定，能夠達到防潮設計標準的要求。

6.運營管理

（節約資料保護環境的物化管理系統、智能化系統應用、建筑設備、系統的高效運營、維護、保養、物業認證、垃圾分類回收等情況）

節約資料保護環境的物化管理系統：

 建立節能、節水管理、耗材管理、綠化管理制度；

 實施資源管理激勵機制；

智能化系統應用：

 建立智能化系統，如車輛出入與停車管理系統、數字可視對講系統、有線電視系統、消防報警及聯動控制系統等。

建筑設備、系統的高效維護、保養：

 設備、管道的設置便于維修、改造和更換。

其他：

 住宅水、電分戶、分類計量與收費。

六、項目創新點、推廣價值和綜合效益分析

1、項目創新點

青島天泰美家專屬服務公寓以低能耗、高舒適度住宅為設計目標，參照《綠色建筑評價標準》GB/T 50378-2006進行建筑設計，符合綠色建筑二星級的相關要求。對于整個申報范圍內綠化以及道路進行雨水收集，并應用于室外雜用水，綠化澆灌采用噴灌系統，節省初投資，并可靈活使用；同時結合當?shù)靥?yáng)能資源，也是采用了太陽能熱水系統；由于項目所在地為老城區市中心，收到所在位置的限值，因此綠地率為20.48%，也可有效的改善小區空氣、熱環境。

2、項目推廣價值

青島天泰美家專屬服務公寓按綠色建筑設計，有效的降低建筑能耗，減少建筑對環境的影響，符合我國建筑政策。同e采用建筑保溫、雨水回用、節水噴灌等節水技術，大大節約能源和資源。在采用簡單技術的基礎下實現綠色建筑，實現低成本可復制綠色建筑的主題，具有普遍的推廣價值和意義。

3、綜合效益分析

青島l泰美家專屬服務公寓在設計過程中綜合考慮了建筑節能、節水、節材、節地、運營管理、室內環境，符合綠色建筑的相關要求。應用了建筑保溫、雨水系統、節水灌溉等適宜且效果明顯的技術，體現了低成本可復制綠色建筑的主題。
